Технические характеристики | |
---|---|
Тип электропривода: |
Четвертьоборотный |
Напряжение номинальное, В: |
220 |
Мощность номинальная, кВт: |
0.025 |
Ток, А: |
0.5 |
Тип управляющего сигнала: |
Трехпозиционный |
Крутящий момент, Н*м: |
63 |
Время поворота на 90 градусов, с: |
8 |
Степень защиты IP: |
IP67 |
Материал корпуса: |
Алюминий, Чугун |
Тип ISO-фланца: |
F05, F07 |
T min окружающей среды, C: |
-25 |
T max окружающей среды, С: |
70 |
Для автоматизации управления затворами типа «баттерфляй» или шаровыми кранами, т.е. там, где требуется поворот штока арматуры на 90°. Для автоматизации управления промышленной арматурой там, где требуется пониженный крутящий момент.

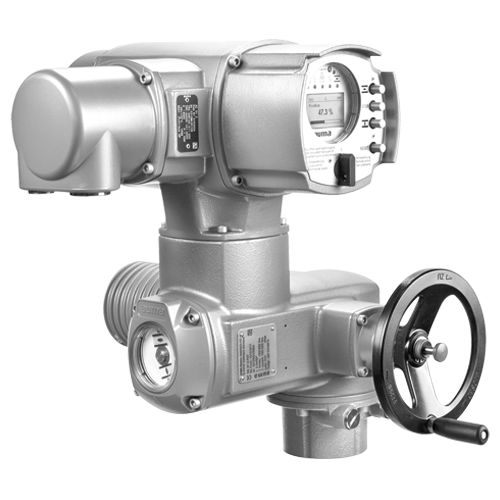

Привод этой серии в стандартной комплектации оснащен настраиваемыми концевыми выключателями (НО и НЗ для каждого положения), защитой мотора от перегрева, ручным дублером, индикатором положения. По запросу приводы могут быть поставлены на другие напряжения питания, с интегрируемыми блоками управления AUMA MATIC или AUMATIC, датчиком положения, позиционером, шкафом управления и др.
