Технические характеристики | |
---|---|
DN: |
15 - 200 |
PN: |
16 |
Тип присоединения: |
Ф/Ф |
Тип клапана: |
2-х ходовой |
Тип управления: |
Непрямого действия |
Kv, м3/ч: |
0.1 - 555 |
Напряжение номинальное, В: |
24 - 220 |
Усилие привода, кН: |
1, 10, 2, 25, 4.5, 8 |
Класс взрывозащиты: |
нет |
Материал корпуса: |
Чугун серый |
Материал мембраны: |
Нет |
Материал седлового уплотнения: |
Металл/PTFE |
Модель привода/редуктора: |
PS-Automation |
T min рабочей среды, C: |
-20 |
T max рабочей среды, С: |
250 |
T min окружающей среды, C: |
-20 |
T max окружающей среды, С: |
80 |

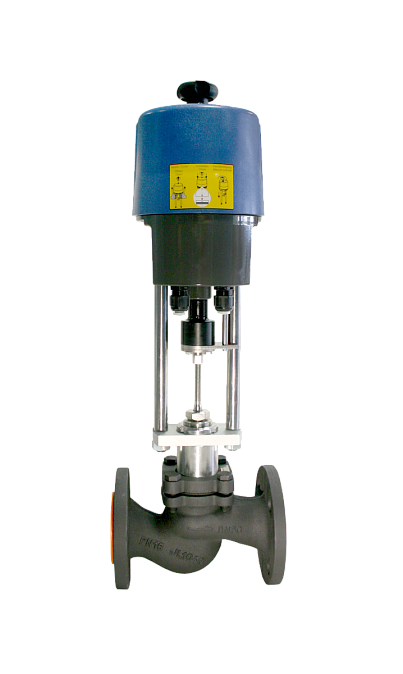

КМ125Ф является односедельчатым двухходовым регулирующим клапаном, управляемым электро- или пневмоприводом. Предназначен для регулирования расхода пара, жидкостей или газов t° до +200 °С. Клапаны имеют мягкое седловое уплотнение.
Регулирующие клапаны КМ125Ф рекомендуется использовать с электроприводами PSL или PSL-AMS, при использовании во взрывоопасных зонах необходимо использовать электропривод ExRun. Также возможна установка пневмоприводов серии R или P.
При использовании с электро- и пневмоприводами требуется монтажный комплект, изготовляемый компанией АДЛ.
Декларация соответствия на приводы PS Automation (ТР ТС 004/2011, ТР ТС 020/2011) PDF, 748.55 Кб PDF Декларация соответствия на клапаны Гранрег серии КМ (ТР ТС 010/2011) PDF, 584.24 Кб PDF Декларация соответствия на клапаны Гранрег серии КМ (ТР ТС 032/2013) PDF, 1.68 Мб PDF Сертификат соответствия сейсмостойкости на клапаны регулирующие Гранрег КМ PDF, 318.35 Кб PDF
Техническое описаниеПодбор регулирующих клапанов с электро- и пневмоприводом PDF, 321.59 Кб PDF
