Технические характеристики | |
---|---|
DN: |
15 - 300 |
PN: |
16 |
Тип присоединения: |
Ф/Ф |
Тип клапана: |
3-х ходовой |
Тип управления: |
Непрямого действия |
Тип управляющего сигнала: |
Аналоговый, Трехпозиционный |
Kv, м3/ч: |
4 - 1200 |
Напряжение номинальное, В: |
24 - 220 |
Усилие привода, кН: |
1, 10, 14, 2, 25, 4.5, 8 |
Класс взрывозащиты: |
нет |
Материал корпуса: |
Сталь углеродистая |
Материал мембраны: |
Нет |
Материал седлового уплотнения: |
Металл по металлу |
Модель привода/редуктора: |
PS-Automation |
T min рабочей среды, C: |
-29 - -20 |
T max рабочей среды, С: |
230 |
T min окружающей среды, C: |
-20 |
T max окружающей среды, С: |
80 |

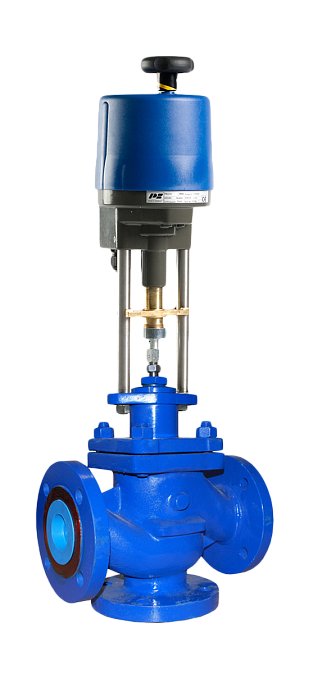

Гранрег" КМ307Ф и КМ317Ф являются трехходовыми регулирующими клапанами, управляемыми электроприводами. При использовании во взрывоопасных зонах возможна установка электропривода ExRun.
Клапан КМ307Ф предназначен для смешения потоков, КМ317Ф — для разделения потоков жидкостей, пара и газов t° до +230 °С. При использовании с электроприводами PSL и PSL-AMS требуется монтажный комплект.
Специальные исполнения по запросу.
