Клапаны балансировочные Гранбаланс КБА серия 20

DN 15-32 / PN 15-25 / Присоединение: М/М,Р (внутр.) / Kv, м3/ч: 3,1 / Корпус: Латунь / Клапан: Регулятор перепада давления/Динамический / Тип управления Рукоятка-Нет

Распечатать

Клапаны балансировочные Гранбаланс КБА серия 20

Бренд: Гранбаланс
Вид оборудования: Клапаны балансировочные
Производитель: ООО "Торговый Дом АДЛ"
Серия: КБА20
Страна: Россия
Область применения: кондиционирование и вентиляция, холодоснабжение, бытовое применение, отопление и теплоснабжение
Рабочая среда: вода, этиленгликолевая смесь

Технические характеристики
DN:	15 - 32
PN:	15 - 25
Kv, м3/ч:	3.1
Тип присоединения:	М/М, Р (внутр.), Р/Р
Материал уплотнения:	Нет
Тип клапана:	Динамический, Регулятор перепада давления
Материал корпуса:	Латунь
T max рабочей среды, С:	120
T min рабочей среды, C:	-20 - -10
Тип управления:	Нет, Рукоятка

Цены обновлены: 15.05.2021 02:28:27

Артикул	Габариты (с упаковкой)	DN Выбрать 15 20 25 32	PN Выбрать 15 25	Тип присоединения Выбрать М/М Р (внутр.) Р/Р	Тип клапана Выбрать Динамический Регулятор перепада давления	T min рабочей среды C Выбрать -20 -10	Тип управления Выбрать Нет Рукоятка	Наличие	Цена с НДС, руб.
Артикул	Габариты (с упаковкой)	DN	PN	Тип присоединения	Тип клапана	T min рабочей среды C	Тип управления	Наличие	Цена с НДС, руб.
FH02A522236	140х60х170	32	25	Р (внутр.)	Регулятор перепада давления	-20	Нет	Предзаказ 0	14 157 14157 RUB
FH02A521493	100х50х50	32	25	Р/Р	Регулятор перепада давления	-10	Рукоятка	Предзаказ 0	4 736 4736 RUB
FH02A420298	50х30х30	25	25	М/М	Динамический	-20	Нет	Предзаказ 0	5 255 5255 RUB
FH02A420297	40х20х20	20	25	М/М	Динамический	-20	Нет	Предзаказ 0	4 681 4681 RUB
FH02A420296	85х80х30	15	25	М/М	Динамический	-20	Нет	Предзаказ 0	4 681 4681 RUB
FH02A394247	105х75х45	15	25	Р/Р	Регулятор перепада давления	-20	Нет	Предзаказ 0	6 405 6405 RUB
FH02A512799	100х100х100	20	25	Р/Р	Регулятор перепада давления	-20	Нет	Предзаказ 0	8 264 8264 RUB
FH02A512798	140х150х40	25	15	Р/Р	Регулятор перепада давления	-20	Нет	Предзаказ 0	8 236 8236 RUB
FH02A512795	50х50х50	25	25	Р/Р	Регулятор перепада давления	-20	Нет	Предзаказ 0	8 818 8818 RUB
FH02A394250	100х105х50	25	25	Р/Р	Регулятор перепада давления	-20	Нет	Предзаказ 0	6 828 6828 RUB
FH02A394248	95х75х45	20	25	Р/Р	Регулятор перепада давления	-20	Нет	Предзаказ 0	6 405 6405 RUB
FH02A394234	60х40х20	25	25	Р/Р	Регулятор перепада давления	-20	Нет	Предзаказ 0	6 828 6828 RUB
FH02A394232	50х20х20	20	25	Р/Р	Регулятор перепада давления	-20	Нет	Предзаказ 0	6 405 6405 RUB
FH02A394228	30х40х40	15	25	Р/Р	Регулятор перепада давления	-20	Нет	Предзаказ 0	6 405 6405 RUB
FH02A434667	60х30х30	25	25	Р/Р	Регулятор перепада давления	-10	Нет	Предзаказ 0	2 955 2955 RUB
FH02A434666	70х70х40	20	25	Р/Р	Регулятор перепада давления	-10	Нет	Предзаказ 0	2 078 2078 RUB
FH02A434665	50х100х40	15	25	Р/Р	Регулятор перепада давления	-10	Нет	Предзаказ 0	1 442 1442 RUB
								Предзаказ	{{item.priceFormat}}

Балансировочный клапан «Гранбаланс» КБА серия 20 PDF, 508.92 Кб PDF Технические характеристики и принцип действия

Прайс-лист XLSX, 60.85 Кб XLSX Прайс-лист «Фланцы, метизы, прокладочные материалы»

Прайс-лист XLSX, 654.33 Кб XLSX Прайс-лист «Трубопроводная арматура общепромышленного применения»

Прайс-лист PDF, 3.25 Мб PDF Распродажный прайс-лист «Специальное предложение»

Динамический (автоматический) балансировочный клапан «Гранбаланс» КБА, серии 20, DN 15-50 мм, PN 2,5 МПа

Для автоматической балансировки, регулирования и ограничения расхода теплоносителя в системах отопления, холодоснабжения и кондиционирования с водой или водным раствором этиленгликоля с концентрацией не более 50 %.

Автоматический балансировочный клапан «Гранбаланс» КБА обеспечивает постоянный перепад давления в трубопроводных системах отопления и охлаждения. В системах с переменным расходом клапан «Гранбаланс» КБА позволяет поддерживать постоянным номинальный расход теплоносителя через приборы, исключая их влияние друг на друга. Клапан «Гранбаланс» КБА обеспечивает точное регулирование температуры помещения, снижает риск возникновения шумов на регулирующих устройствах, возникающих при высоких перепадах давления Δp.

Клапан «Гранбаланс» КБА устанавливается в паре с клапаном-партнером, что позволяет регулировать расход теплоносителя через контур.

Динамический балансировочный клапан-партнер с измерительными ниппелями «Гранбаланс» КБА

Основная функция клапана — поддерживать расход постоянным. Клапан самонастраивается в пределах рабочего диапазона, автоматически регулируя расход до заданного максимального.

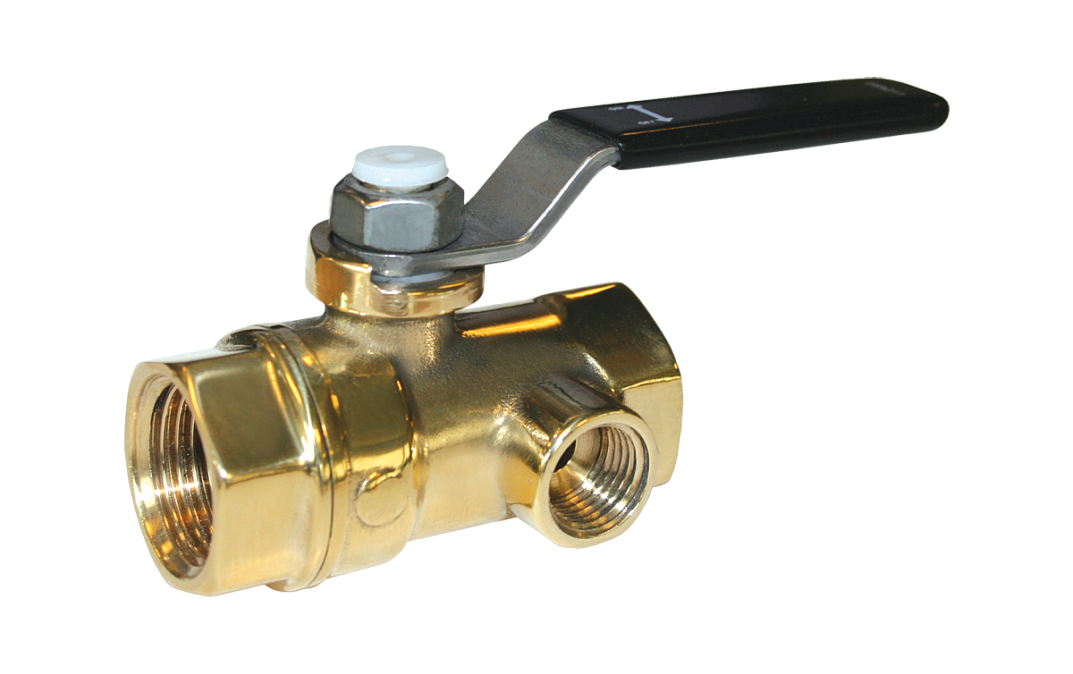

Шаровой клапан-партнер к «Гранбаланс» КБА

Основная функция клапана — поддерживать перепад давления постоянным, совместно с регулятором перепада давления.

Основные преимущества

поддерживает выбранный перепад давления в контуре, значение настройки выставляется с помощью шестигранного ключа;
контроль значения перепада давления на приборе с помощью измерительных ниппелей;
отсутствие шумов в системе;
снижение затрат на балансировку, энергосбережение и высокий уровень комфорта;
легкость промывки благодаря быстрому и простому демонтажу управляющего картриджа дифференциального давления, расположенного внутри корпуса клапана;
компактная конструкция клапана не требует прямого участка трубопровода на входе и выходе для стабилизации параметров потока.
