Клапаны обратные Zetkama серии 302
- DN 40-300 / PN 16 / Присоединение: Ф/Ф / Уплотнение: Металл по металлу / Запорный орган: Сталь нержавеющая / Корпус: Чугун серый
Распечатать
- Вид оборудования: Клапаны обратные
- Серия: 302
- Бренд: Zetkama
- Производитель: Zetkama S.A.
- Страна: Польша
- Область применения: ИТП, пароконденсатные системы, технологические процессы в промышленности, нефтегазовая промышленность, ЖКХ, малая энергетика
- Рабочая среда: сточные воды, вода, нейтральные жидкости, пар
| Технические характеристики | |
|---|---|
DN: |
40 - 300 |
PN: |
16 |
Тип присоединения: |
Ф/Ф |
Kv, м3/ч: |
59.5 - 2370 |
Максимальное рабочее давление, бар: |
16 |
Материал корпуса: |
Чугун серый |
Материал запорного органа: |
Сталь нержавеющая |
Материал седлового уплотнения: |
Металл по металлу |
T min окружающей среды, C: |
-15 |
T max рабочей среды, С: |
300 |
Обратные клапаны Zetkama серии 302
PDF, 278.07 Кб
PDF
Технические характеристики и принцип действия
Прайс-лист
XLSX, 60.85 Кб
XLSX
Прайс-лист «Фланцы, метизы, прокладочные материалы»
Прайс-лист
XLSX, 655.4 Кб
XLSX
Прайс-лист «Трубопроводная арматура общепромышленного применения»

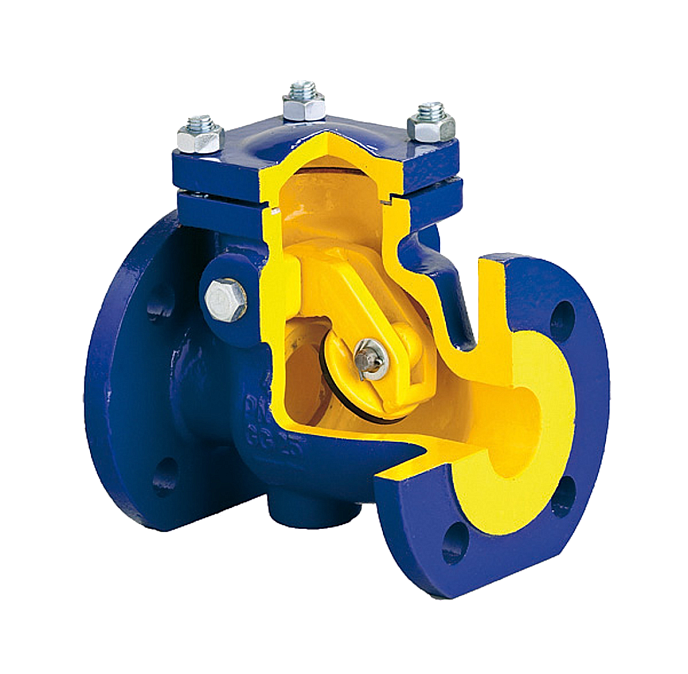

Обратный клапан поворотный 302, DN 40–300, PN 1,6 МПа (Польша)
Для защиты трубопровода от обратного потока рабочей среды. Предназначается для трубопроводов, транспортирующих техническую горячую, холодную воду, пар, нейтральные среды. Седловое уплотнение клапана изготовлено «металл-по-металлу».
Установка
Обратный клапан поворотный может устанавливаться как в горизонтальном, так и в вертикальном положении. Монтаж к трубопроводу осуществляется при помощи фланцев. Направление движения среды должно совпадать с направлением, указанным на клапане. Клапан устанавливается на горизонтальном трубопроводе так, чтобы ось диска была выше оси трубопровода и располагалась в горизонтальной плоскости. На вертикальном трубопроводе клапаны устанавливаются входным патрубком вниз таким образом, чтобы ось диска находилась в горизонтальной плоскости.
