Редукционные клапаны Mankenberg DM3/DM4

Kv, м3/ч: 32-1 200 / Редукционный / Присоединение: Ф/Ф / PN 16-40 / DN 50-400 / Корпус: Сталь углеродистая/Чугун серый

Распечатать

Бренд: Mankenberg
Вид оборудования: Клапаны регулирующие
Производитель: Mankenberg GmbH
Серия: DM3, DM4
Страна: Германия
Область применения: котельные, водоснабжение, пароконденсатные системы, ЖКХ, малая энергетика
Рабочая среда: нейтральные жидкости, пар, нейтральные газы

Технические характеристики
DN:	50 - 400
PN:	16 - 40
Тип присоединения:	Ф/Ф
Тип клапана:	Редукционный
Тип управления:	Прямого действия
Kv, м3/ч:	32 - 1200
Материал корпуса:	Сталь углеродистая, Чугун серый
Материал уплотнения:	Металл по металлу
Материал седлового уплотнения:	Металл по металлу
T min рабочей среды, C:	-10
T max рабочей среды, С:	280

Редукционные клапаны Mankenberg серии DM3 и DM4 PDF, 148.09 Кб PDF Подбор и техническое описание

Прайс-лист XLSX, 60.85 Кб XLSX Прайс-лист «Фланцы, метизы, прокладочные материалы»

Прайс-лист PDF, 820.38 Кб PDF Распродажный прайс-лист «Специальное предложение»

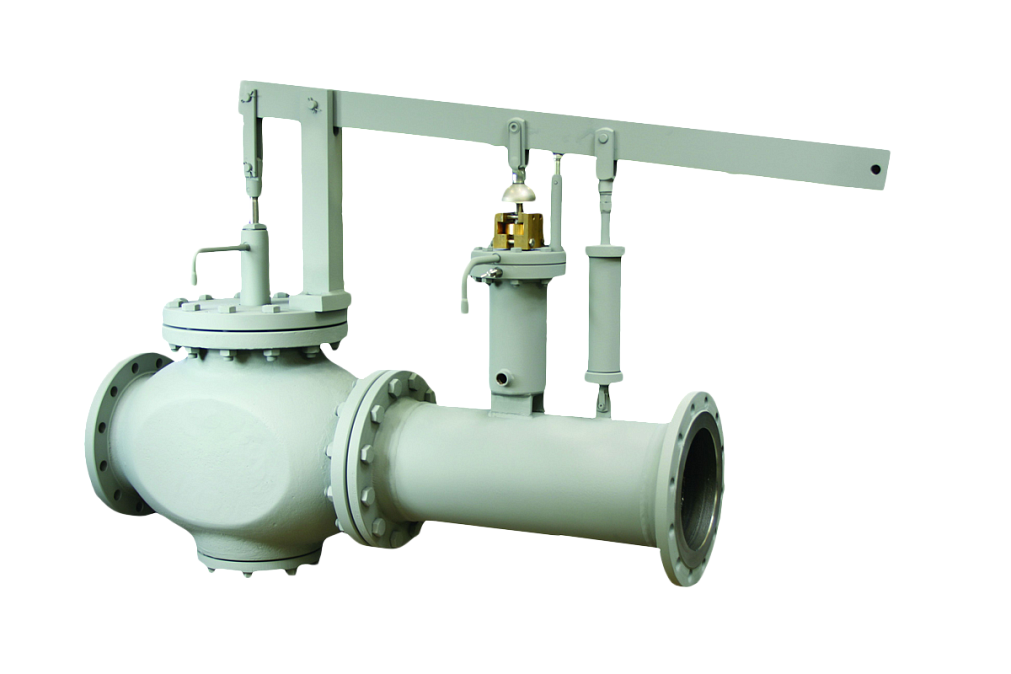

Редукционный клапан DM3, DM4 для жидкостей, газов и пара t° до +280 °C

DM3 и DM4 являются регуляторами давления «после себя» прямого действия с поршневым приводом и весовым нагружением. Клапан DM3 имеет односедельчатую конструкцию, DM4 — двухседельчатую. Чувствительность клапана настраивается посредством масляного демпфера.

Импульсная трубка

Для работы клапана требуется импульсная трубка G 1/2, присоединенная на расстоянии 10 x DN после клапана.

Опции

увеличенный выходной патрубок (DM3E, DM4E);
различные материалы поршневых колец и седлового уплотнения;
специальные исполнения по запросу.
