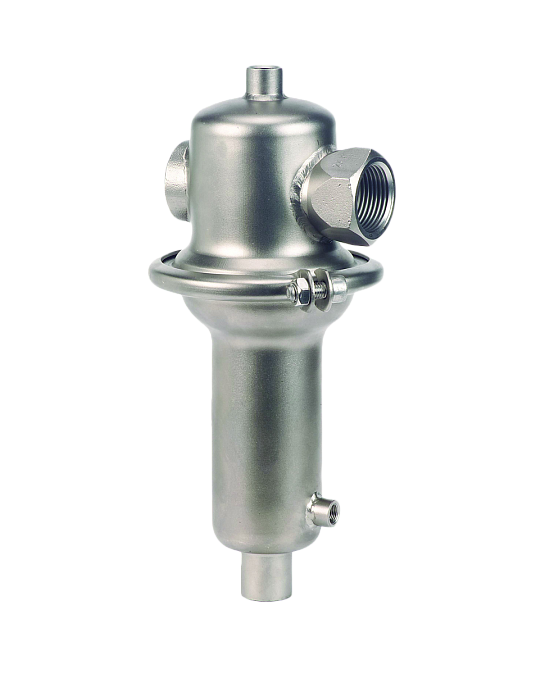

Редукционные клапаны Mankenberg DM502

Kv, м3/ч: 0,6-4,2 / Редукционный / Присоединение: Р/Р / PN 100 / DN 15-50 / Корпус: Сталь нержавеющая

Распечатать

Бренд: Mankenberg
Вид оборудования: Клапаны регулирующие
Производитель: Mankenberg GmbH
Серия: DM502
Страна: Германия
Область применения: водоснабжение, кондиционирование и вентиляция, ЖКХ, малая энергетика
Рабочая среда: нейтральные жидкости, нейтральные газы, агрессивные среды

Технические характеристики
DN:	15 - 50
PN:	100
Тип присоединения:	Р/Р
Тип клапана:	Редукционный
Тип управления:	Прямого действия
Kv, м3/ч:	0.6 - 4.2
Материал корпуса:	Сталь нержавеющая
Материал уплотнения:	EPDM
Материал седлового уплотнения:	EPDM
T min рабочей среды, °C:	-40
T max рабочей среды, °С:	130

Редукционные клапаны Mankenberg серии DM502 PDF, 144.59 Кб PDF Подбор и техническое описание

Прайс-лист XLSX, 62.02 Кб XLSX Прайс-лист «Фланцы, метизы, прокладочные материалы»

Прайс-лист PDF, 1.62 Мб PDF Распродажный прайс-лист «Специальное предложение»

Редукционный клапан DM502 для жидкостей и газов t° до +130 °C

DM502 является регулятором давления «после себя» прямого действия с мембранным приводом. Корпус изготовлен из нержавеющей стали, внутренние детали из латуни. Клапан имеет мягкое седловое уплотнение EPDM и рекомендуется для применения на газ CO2.

Для токсичных или опасных сред возможно исполнение с уплотнением по настроечному винту и дренажным отверстием.

Импульсная трубка

Для работы клапанов с диапазонами настройки (0,02–0,11 МПа) требуется импульсная трубка, присоединенная на расстоянии 10xDN после клапана.

Опции

дренажное отверстие G 1/8 для удаления конденсата;
исполнение с уплотнением по настроечному винту и дренажным отверстием G 1/8;
отверстие G 1/4 для присоединения манометра в верхней части клапана;
различные материалы мембраны и седлового уплотнения;
специальные исполнения по запросу.
