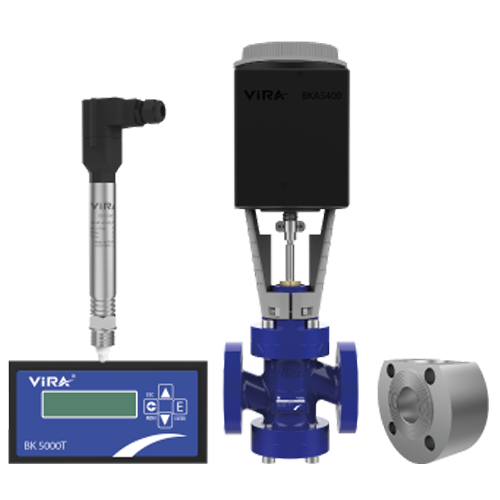

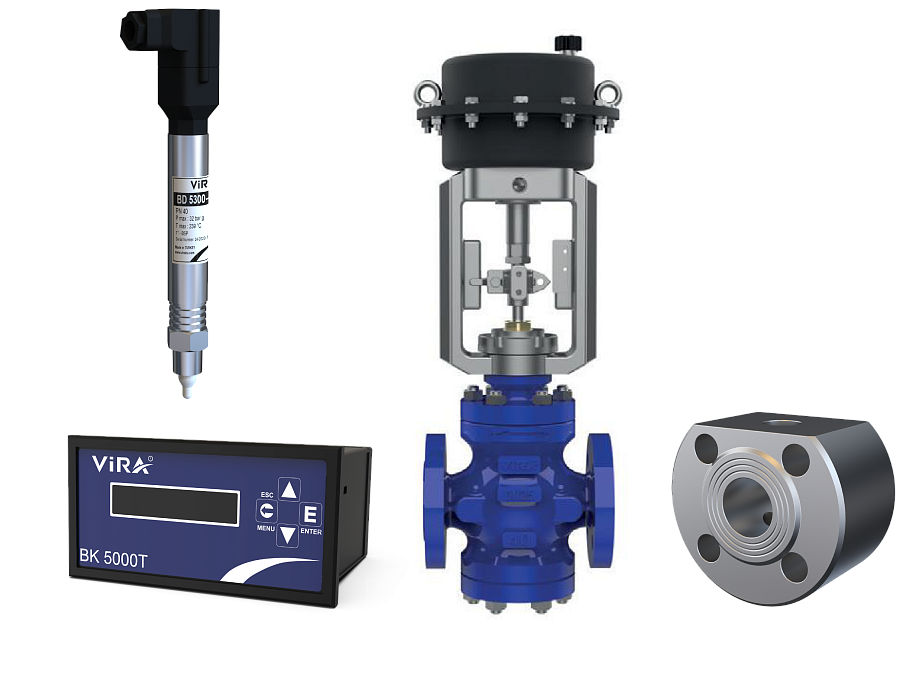

Система контроля загрязнения конденсата VIRA BS3-T

Система контроля загрязнения конденсата VIRA BS3-T

Применение

Система контроля проводимости конденсата Vira активно отслеживает и отображает проводимость возвратного конденсата. При превышении заранее установленного уровня проводимости система перенаправляет поток в дренаж. Эта профилактическая мера предотвращает попадание загрязненной воды в питательный бак котла. Важно отметить, что система не обнаруживает загрязнители, не влияющие на проводимость, такие как масла, жиры или сахара.

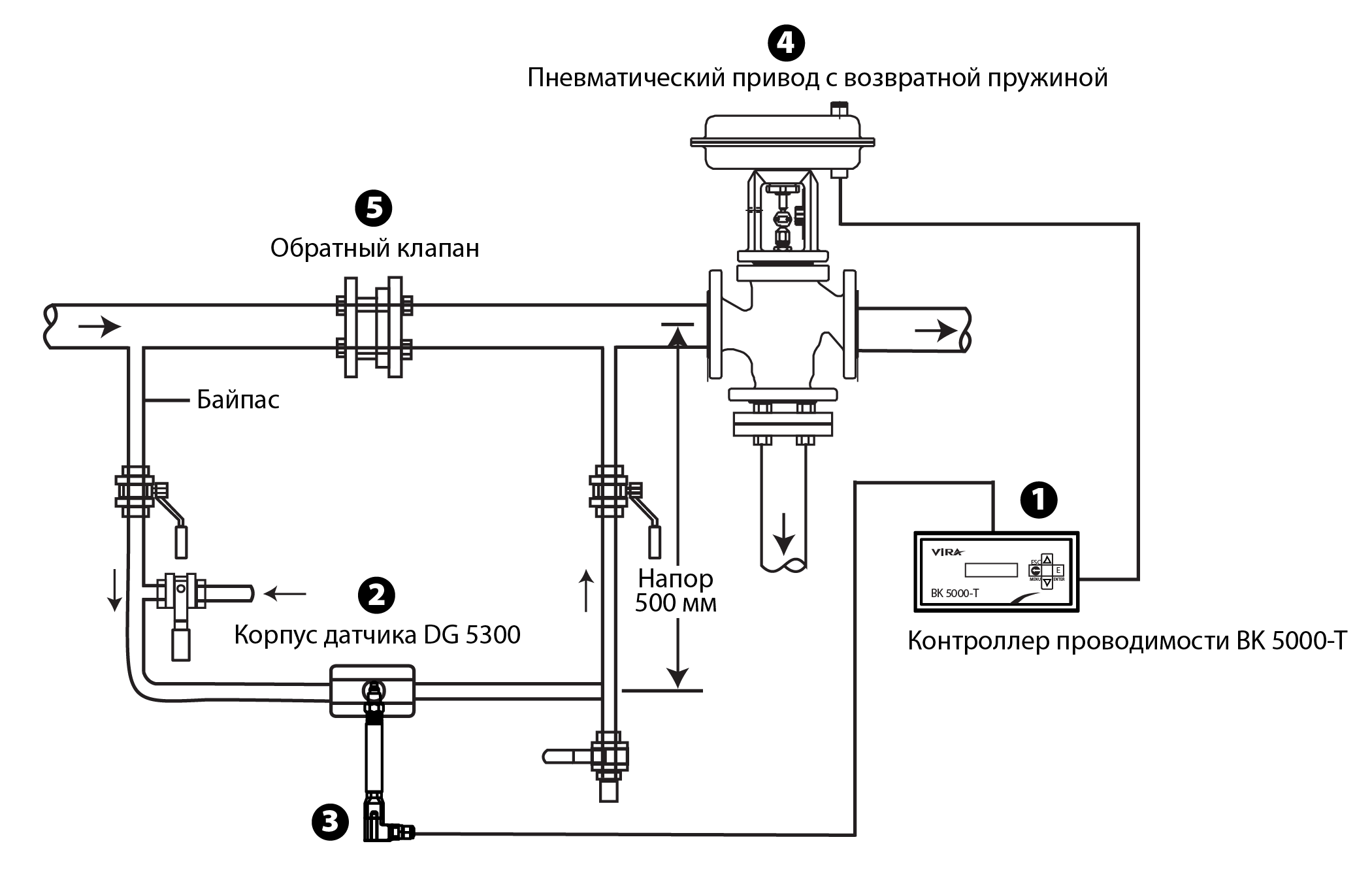

Для реализации этой функции в обводную линию устанавливается датчик проводимости с температурным сенсором (например, BD 5300-T), как показано на Рисунке. Обратный клапан в основной линии обеспечивает непрерывный поток жидкости мимо датчика, особенно при низком расходе. Напор 500 мм препятствует образованию паровых пробок в обводной линии. Рекомендуется использовать трехходовой распределительный клапан. Как правило, применяется пневматический привод с возвратной пружиной, чтобы гарантировать перенаправление потока при отказе подачи воздуха.

Вариант применения системы контроля загрязнения конденсата BS3-T
