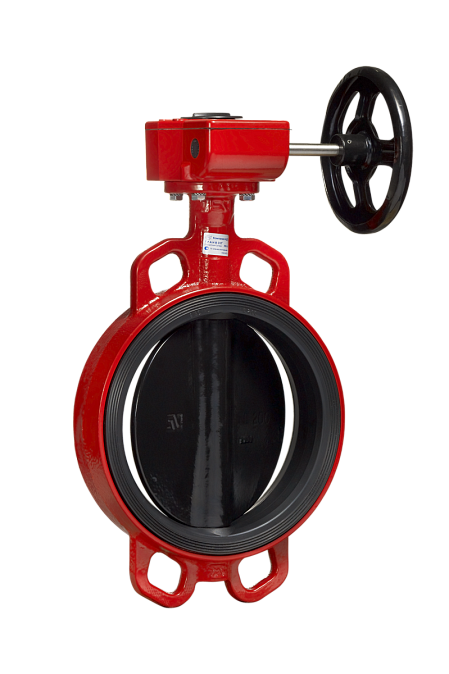

Затворы Гранвэл ЗПТС-FL(w)-3-EPDM НТ

  • DN 32-800 / PN 10-16 / Присоединение: М/Ф / Седловое уплотнение: EPDM HT / Запорный орган: Чугун высокопрочный / ISO фланец: Да
Распечатать
  • Вид оборудования: Затворы дисковые поворотные
  • Серия: ЗПТС
  • Бренд: Гранвэл
  • Производитель: ООО "Торговый Дом АДЛ"
  • Страна: Россия
  • Область применения: система водооборотной воды, ХВС, отопление и теплоснабжение, водоснабжение, кондиционирование и вентиляция, бытовое применение, ЖКХ, малая энергетика, энергетическая промышленность
  • Рабочая среда: питьевая вода, вода котловая, вода, вода условно чистая
Технические характеристики
DN:
32 - 800
PN:
10 - 16
Тип присоединения:
М/Ф
Тип управления:
Редуктор, Рукоятка с произвольным положением, Рукоятка с фиксацией положения
Материал корпуса:
Чугун высокопрочный, Чугун серый
Материал запорного органа:
Чугун высокопрочный
Материал седлового уплотнения:
EPDM HT
Модель привода/редуктора:
Pro Gear, Нет
Наличие ISO фланца:
Да
Количество концевых выключателей:
0.0
T min рабочей среды, °C:
60
T max рабочей среды, °С:
100 - 115
Цены обновлены:
Артикул
Габариты
(с упаковкой)
DN
PN
Тип управления
Материал корпуса
Модель привода/редуктора
T max рабочей среды
°С
Наличие
Цена
с НДС, руб.
Артикул
Габариты
(с упаковкой)
DN
PN
Тип управления
Материал корпуса
Модель привода/редуктора
T max рабочей среды
°С
Наличие Цена
с НДС, руб.
BD01N30672 600х300х120 300 16 Редуктор Чугун высокопрочный Pro Gear 115 32 963
BD01N30671 580х320х180 250 16 Редуктор Чугун высокопрочный Pro Gear 115 25 614
BD01N75158 336х934х1528 800 10 Редуктор Чугун серый Pro Gear 100 Предзаказ 483 872
BD01N42041 277х768х1277 600 10 Редуктор Чугун серый Pro Gear 100 Предзаказ 191 211
BD01N77837 188х636х1112 500 10 Редуктор Чугун серый Pro Gear 100 Предзаказ 142 532
BD01N46380 188х582х988 400 10 Редуктор Чугун серый Pro Gear 100 Предзаказ 62 830
BD01N40636 141х485х769 350 10 Редуктор Чугун серый Pro Gear 100 Предзаказ 44 891
BD01N27263 255х450х140 200 16 Редуктор Чугун серый Pro Gear 115 16 848
BD01N27262 210х110х380 150 16 Редуктор Чугун серый Pro Gear 115 13 517
BD01N27261 410х240х160 125 16 Редуктор Чугун серый Pro Gear 115 Предзаказ 12 661
BD01N27260 200х200х100 100 16 Редуктор Чугун серый Pro Gear 115 Предзаказ 11 066
BD01N27259 250х150х300 80 16 Редуктор Чугун серый Pro Gear 115 10 144
BD01N27258 300х250х150 65 16 Редуктор Чугун серый Pro Gear 115 9 835
BD01N44492 180х80х250 50 16 Редуктор Чугун серый Pro Gear 115 Предзаказ 9 592
BD01N44490 200х200х50 40 16 Редуктор Чугун серый Pro Gear 115 Предзаказ 8 367
BD01N70415 155х162х251 32 16 Редуктор Чугун серый Pro Gear 115 Предзаказ 8 367
BD01N108439 400х150х50 100 16 Рукоятка с произвольным положением Чугун серый Нет 115 Предзаказ 6 398
BD01N12827 300х200х70 150 16 Рукоятка с фиксацией положения Чугун серый Нет 115 6 109
BD01N12826 180х90х360 125 16 Рукоятка с фиксацией положения Чугун серый Нет 115 5 363
BD01N12825 150х80х320 100 16 Рукоятка с фиксацией положения Чугун серый Нет 115 4 336
BD01N12824 140х80х260 80 16 Рукоятка с фиксацией положения Чугун серый Нет 115 3 600
BD01N12823 140х90х270 65 16 Рукоятка с фиксацией положения Чугун серый Нет 115 3 427
BD01N30813 90х270х230 50 16 Рукоятка с фиксацией положения Чугун серый Нет 115 3 252
BD01N30670 110х90х210 40 16 Рукоятка с фиксацией положения Чугун серый Нет 115 3 230
BD01N30669 90х90х220 32 16 Рукоятка с фиксацией положения Чугун серый Нет 115 3 230
Предзаказ {{item.priceFormat}}
Дисковый поворотный затвор «Гранвэл» межфланцевый PDF, 907.19 Кб PDF Технические характеристики и принцип действия
Прайс-лист XLSX, 649.44 Кб XLSX Прайс-лист «Трубопроводная арматура общепромышленного применения»
Прайс-лист PDF, 840.28 Кб PDF Распродажный прайс-лист «Специальное предложение»

Дисковый поворотный затвор «Гранвэл»

Основные преимущества

  • класс герметичности А;
  • малый вес;
  • малая строительная длина;
  • низкая стоимость установки и обслуживания;
  • герметичное перекрытие потока в обоих направлениях;
  • с рабочей средой контактируют только две детали: седловое уплотнение и диск;
  • сменное седловое уплотнение.

Конструкция дискового поворотного затвора «Гранвэл»

Корпус

Конструкция корпуса подходит для большинства условий в промышленности. Для защиты от вредных внешних воздействий корпус имеет эпоксидное покрытие как снаружи, так и внутри. Рабочая среда с корпусом не контактирует.

Диск

Поворотный диск со сферической кромкой специально разработан для обеспечения оптимальных запорных и регулирующих характеристик затвора, имеет высокую абразивную и коррозионную стойкость. Сферическая рабочая поверхность диска тщательно отполирована, что обеспечивает герметичность, низкий момент, необходимый для поворота диска, а также продолжительный срок службы уплотнения.

Седловое уплотнение

Седловое уплотнение изготавливается из различных материалов, которые подходят для различных условий применения. Форма седлового уплотнения предусматривает наличие внешних колец, обеспечивающих герметичность при установке затвора между фланцами. Таким образом, отпадает необходимость использования дополнительных прокладок.
