Клапаны с пилотом Гранрег КАТ10/12

Array
(
    [1] => Array
        (
            [0] => BREND
            [1] => VID_OBORUDOVANIYA
            [2] => PROIZVODITEL
            [3] => SERIYA
            [4] => STRANA
            [5] => OBLAST_PRIMENENIYA
            [6] => RABOCHAYA_SREDA
        )

    [2] => Array
        (
            [0] => DN
            [1] => PN
            [2] => TIP_PRISOEDINENIYA
            [3] => TIP_KLAPANA
            [4] => TIP_KORPUSA
            [5] => TIP_UPRAVLENIYA
            [6] => KV_M3_CH
            [7] => KORPUS
            [8] => MATERIAL_MEMBRANY
            [9] => MATERIAL_SEDLOVOGO_UPLOTNENIYA
            [10] => DAVLENIE_NASTROYKI_MINIMALNOE_BAR
            [11] => DAVLENIE_NASTROYKI_MAKSIMALNOE_BAR
            [12] => T_MIN_RABOCHEY_SREDY_C
            [13] => T_MAX_RABOCHEY_SREDY_S
            [14] => T_MIN_OKRUZHAYUSHCHEY_SREDY_C
            [15] => T_MAX_OKRUZHAYUSHCHEY_SREDY_S
        )

)

Kv, м3/ч: 43-7 000 / Для управления глубинными насосами / Присоединение: Ф/Ф / PN 16-25 / DN 40-800 / Корпус: Чугун высокопрочный

Характеристики

Бренд:

Гранрег

Вид оборудования:

Клапаны регулирующие

Производитель:

ООО "Торговый Дом АДЛ"

Серия:

КАТ10/12

Страна:

Россия

Все характеристики и описание

Область применения:

водоснабжение, пожаротушение

Рабочая среда:

вода

Документация

Под заказ*

Добавить в корзину

Отправить запрос

*Для заказа данного оборудования вы можете направить запрос на просчет или оформить покупку через корзину.

Наш инженер свяжется с Вами для уточнения требуемых параметров оборудования.

Конечная стоимость будет указана в подготовленном КП.

Доставка в любой регион России и СНГ

Гарантия от 12 месяцев

Регулирующие клапаны с пилотным управлением серии КАТ 10/20 PDF, 1.07 Мб PDF Технические характеристики и принцип действия

Прайс-лист XLSX, 89.1 Кб XLSX Прайс-лист «Регулирующие клапаны прямого действия»

Регулирующие клапаны с пилотным управлением КАТ10, КАТ20 для жидких неагрессивных сред t° до +80 °С (Торговый Дом АДЛ, Россия)

Клапаны серии КАТ10 (КАТ20) — новейшая линия клапанов с пилотным управлением. Клапаны созданы в соответствии с требованиями к особо ответственным системам водоснабжения.

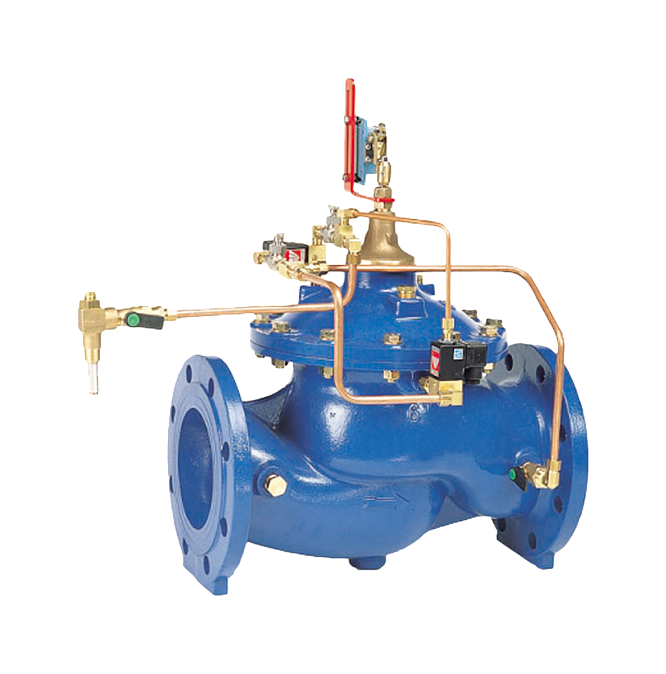

Клапан для управления глубинными насосами КАТ 10/12

Устраняет резкие изменения давления, возникающие при запуске и остановке глубинных погружных насосов. Это клапан сброса давления, монтируемый на отводе главного трубопровода. При запуске насоса клапан медленно закрывается, постепенно повышая давление в сети. Перед остановкой насоса клапан медленно открывается, плавно снижая давление в сети.

Характеристики клапанов

класс герметичности А;
возможность регулирования потока среды при расходах, близких к нулю, при этом нет необходимости в установке специальных устройств, например, дроссельных клапанов, байпасных кранов и т.д.;
обеспечение минимальных потерь давления при полностью открытом клапане;
расположение верхней направляющей штока вне проточной части исключает засорение данного узла и позволяет обеспечить надежную работу клапана без заклиниваний;
отсутствие дополнительных уплотнений по штоку;
встроенный фильтр с автоматической промывкой в пилотной обвязке позволяет увеличить срок службы и надежность клапана в целом;
возможность комплектации клапанов обвязкой, необходимой для выполнения задач именно под требования вашей системы;
ремонтопригодность и простота в обслуживании в условиях неспециализированной мастерской.

Особенности конструкции

корпус клапана изготавливается из высокопрочного чугуна, устойчивого к большим механическим и гидравлическим нагрузкам;
стандартный клапан с одиночной камерой управления обеспечивает бесперебойную работу и точное регулирование. Если возникает необходимость в двойной камере управления, устанавливается дополнительный разделительный диск без демонтажа клапана из трубопровода;
седло, плунжер и направляющие могут быть выполнены из нержавеющей стали или алюминиево-бронзового сплава;
возможность комплектации клапанов дополнительным устройством, обеспечивающим снижение скорости закрытия для предотвращения гидравлических ударов;
механический индикатор положения;
все присоединения для подключения пилотной обвязки выполнены из нержавеющей стали.

Сделано в АДЛ

DN	40 - 800
PN	16 - 25
Тип присоединения	Ф/Ф
Тип клапана	Для управления глубинными насосами
Тип корпуса	Прямой
Тип управления	Прямого действия
Kv, м3/ч	43 - 7000
Материал корпуса	Чугун высокопрочный
Материал мембраны	NBR
Материал седлового уплотнения	NBR
Давление настройки минимальное, бар	1
Давление настройки максимальное, бар	10
T min рабочей среды, C	-10
T max рабочей среды, С	130 (по запросу) - 80
T min окружающей среды, C	-10
T max окружающей среды, С	80
