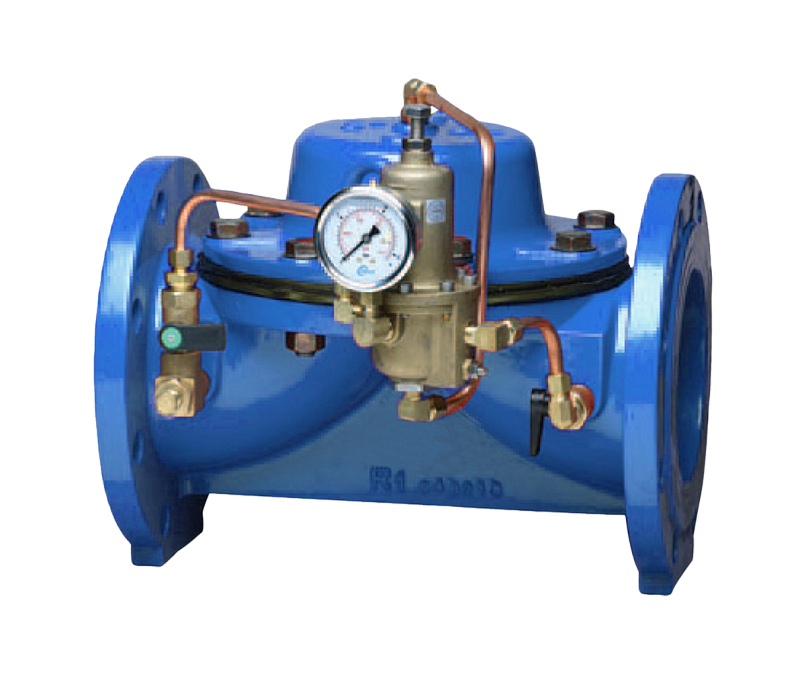

Клапаны с пилотом Гранрег КАТ11/03

  • Kv, м3/ч: 95-1 900 / Перепускной / Присоединение: Ф/Ф / PN 16 / DN 50-300 / Корпус: Чугун серый
Характеристики
Бренд:
Гранрег
Вид оборудования:
Клапаны регулирующие
Производитель:
ООО "Торговый Дом АДЛ"
Серия:
КАТ11/03
Страна:
Россия
Область применения:
водоснабжение, пожаротушение
Рабочая среда:
вода
Под заказ*

*Для заказа данного оборудования вы можете направить запрос на просчет или оформить покупку через корзину.

Наш инженер свяжется с Вами для уточнения требуемых параметров оборудования.

Конечная стоимость будет указана в подготовленном КП.

Цены обновлены:
Артикул
Габариты
(с упаковкой)
DN
Kv
м3/ч
Наличие
Цена
с НДС, руб.
Количество
Купить
Артикул
Габариты
(с упаковкой)
DN
Kv
м3/ч
Наличие Цена
с НДС, руб.
FL04A439176 214х186х186 65 95 Предзаказ 58 060
FL04A439184 580х490х495 300 1900 Предзаказ 647 373
FL04A439183 535х440х445 250 1250 Предзаказ 354 583
FL04A439182 700х750х750 200 800 Предзаказ 266 385
FL04A439178 400х380х250 100 220 Предзаказ 78 795
FL04A439177 300х300х200 80 170 Предзаказ 60 272
FL04A439161 350х300х250 50 95 Предзаказ 44 514
Предзаказ {{item.priceFormat}}
-
+
Товар добавлен в корзину:
1 шт.
Всего товаров в корзине: 1
Продолжить покупки
Отправить запрос
Регулирующие клапаны с пилотным управлением серии КАТ 11/21 PDF, 561.59 Кб PDF Технические характеристики и принцип действия
Прайс-лист XLSX, 60.85 Кб XLSX Прайс-лист «Фланцы, метизы, прокладочные материалы»
Прайс-лист XLSX, 89.25 Кб XLSX Прайс-лист «Регулирующие клапаны прямого действия»

Регулирующие клапаны с пилотным управлением КАТ11, КАТ21 для жидких неагрессивных сред t° до +60 °С (Торговый Дом АДЛ, Россия)

Перепускные клапаны КАТ 11/03

Клапан поддерживает постоянное предварительно установленное давление до себя независимо от колебаний расхода. Клапан полностью закрывается, когда давление до него падает ниже установленного и полностью открывается, когда давление до него превышает установленное.

Описание

Клапаны серии КАТ11 (КАТ21) представляют собой клапаны, где запорный орган выполнен в виде армированной диафрагмы. Используются для обеспечения широкого спектра функций управления и регулирования в системах водоснабжения, канализации, пожаротушения, технологических процессах в промышленности и сельском хозяйстве.

Клапаны управляются давлением жидкости, имеющимся в линии, либо давлением от внешнего источника, которое должно быть выше или равно давлению в линии. Простота конструкции клапанов серии КАТ11 (КАТ21) обеспечивает их легкое обслуживание без демонтажа из трубопровода. Обслуживание может выполняться необученным персоналом, использующим базовые инструменты.Отсутствуют оси, подшипники, уплотнения, которые подвержены коррозии. Нет износа и повреждений при работе с жидкостями, имеющими абразивные включения или агрессивными растворами.

Характеристики клапанов

  • единственная подвижная деталь — армированная диафрагма;
  • возможность управления от внешних источников энергии;
  • возможность комплектации клапанов дополнительным устройством, обеспечивающим снижение скорости закрытия для предотвращения гидравлических ударов;
  • все присоединения для подключения пилотной обвязки выполнены из нержавеющей стали;
  • встроенный фильтр с автоматической промывкой в пилотной обвязке позволяет увеличить срок службы и надежность клапана в целом.

Особенности конструкции

  • простота конструкции;
  • исключительно низкие потери давления при высоких расходах;
  • возможность регулировки при расходах от близких к нулю до максимальных — без использования дросселирующих регуляторов или байпасных кранов;
  • подходит для любых натуральных жидкостей, морской воды, промышленных стоков;
  • широкий выбор материалов, покрытий и типов диафрагм;
  • все модели клапанов могут применяться для разнообразных функций управления при использовании пилотных регуляторов.

Сделано в АДЛ

DN 50 - 300
PN 16
Тип присоединения Ф/Ф
Тип клапана Перепускной
Тип управления Прямого действия
Kv, м3/ч 95 - 1900
Материал корпуса Чугун серый
Материал мембраны Natural rubber
Материал седлового уплотнения Natural rubber
Давление настройки минимальное, бар 2
Давление настройки максимальное, бар 16
T min рабочей среды, C 0.0
T max рабочей среды, С 60
T min окружающей среды, C -10
T max окружающей среды, С 60
