Конденсатоотводчики Стимакс A11

  • DN 15-25 / PN 16 / Присоединение: Ф/Ф / Механизм: Поплавковый / Корпус: Чугун серый
Распечатать
  • Вид оборудования: Конденсатоотводчики
  • Серия: А11
  • Бренд: Стимакс
  • Производитель: ООО "Торговый Дом АДЛ"
  • Страна: Россия
  • Область применения: пароконденсатные системы, нефтегазовая промышленность, ЖКХ, малая энергетика, пищевая промышленность, химическая промышленность, нефтедобывающая и нефтеперерабатывающая промышленности
  • Рабочая среда: конденсат, пар
Технические характеристики
DN:
15 - 25
PN:
16
Тип присоединения:
Р/Р, Ф/Ф
Тип механизма:
Поплавковый
Максимальное рабочее давление, бар:
16
Максимальный перепад давления, бар:
4.5 - 14
Материал корпуса:
Чугун серый
Расход , кг/ч:
420 - 1230
T min окружающей среды, C:
-10
T max рабочей среды, С:
300
Цены обновлены:
Артикул
Габариты
(с упаковкой)
DN
Тип присоединения
Максимальный перепад давления
бар
Расход
кг/ч
Наличие
Цена
с НДС, руб.
Артикул
Габариты
(с упаковкой)
DN
Тип присоединения
Максимальный перепад давления
бар
Расход
кг/ч
Наличие Цена
с НДС, руб.
HA02A457131 120х190х170 25 Ф/Ф 14 510 Предзаказ 23 911
HA02A457130 170х120х140 20 Ф/Ф 14 482 17 057
HA02A457127 165х120х140 15 Ф/Ф 14 482 16 437
HA02A457126 160х120х150 25 Ф/Ф 10 420 Предзаказ 23 911
HA02A457125 150х100х50 20 Ф/Ф 10 420 Предзаказ 17 057
HA02A457123 100х150х170 15 Ф/Ф 10 420 Предзаказ 16 437
HA02A457122 150х80х80 25 Ф/Ф 4.5 1230 Предзаказ 23 911
HA02A457118 150х80х80 20 Ф/Ф 4.5 495 Предзаказ 17 057
HA02A457114 50х50х80 15 Ф/Ф 4.5 495 Предзаказ 16 437
HA02A211276 160х150х140 25 Р/Р 14 510 22 034
HA02A211275 150х130х150 20 Р/Р 14 482 15 387
HA02A211274 100х100х100 15 Р/Р 14 482 15 387
HA02A211273 160х150х160 25 Р/Р 10 820 22 034
HA02A211272 130х150х155 20 Р/Р 10 420 15 387
HA02A211271 125х135х150 15 Р/Р 10 420 15 387
HA02A211270 160х150х160 25 Р/Р 4.5 1229 Предзаказ 22 034
HA02A211269 150х130х150 20 Р/Р 4.5 495 15 387
HA02A211268 125х135х150 15 Р/Р 4.5 420 Предзаказ 15 387
Предзаказ {{item.priceFormat}}
Поплавковые конденсатоотводчики «Стимакс» серии А11 PDF, 720.99 Кб PDF Технические характеристики и принцип действия
Прайс-лист XLSX, 295.89 Кб XLSX Прайс-лист «Оборудование для пароконденсатных систем»
Прайс-лист XLSX, 60.85 Кб XLSX Прайс-лист «Фланцы, метизы, прокладочные материалы»
Прайс-лист PDF, 1.69 Мб PDF Распродажный прайс-лист «Специальное предложение»

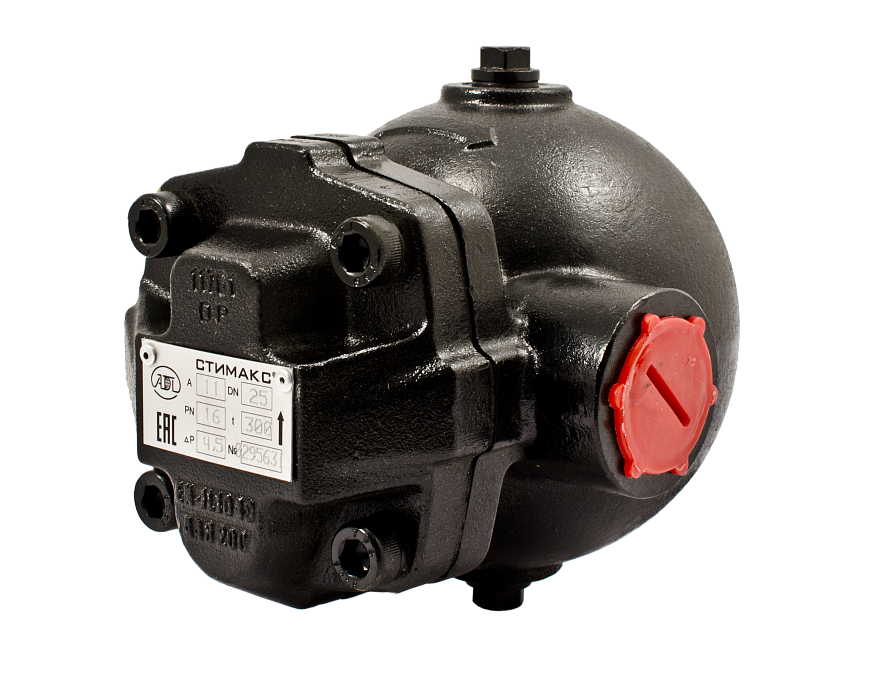

Поплавковый конденсатоотводчик «Стимакс» серии А11

Данный тип КО преимущественно используется для удаления конденсата из нагревателей, теплообменников, сушилок, варочных котлов и другого оборудования с непрерывным циклом работы. Отводит конденсат сразу после образования, при температуре пара. Стабильно работает при переменном расходе и давлении. Содержит встроенный термостатический воздушный клапан. Обладает большой пропускной способностью. Перед КО требуется установка сетчатого фильтра. Может обслуживаться без демонтажа с паропровода. Подвержен замерзанию, при установке вне помещений требуется теплоизоляция.

Сделано в АДЛ





Вариант применения конденсатоотводчика «Стимакс» А11 в схеме обвязки паровой рубашки

Схема обвязки паровой рубашки

ТипМаркаПроизводитель
1Клапан запорный«Гранвент»Торговый Дом АДЛ (Россия)
2ФильтрISТорговый Дом АДЛ (Россия)
3Регулятор температурыOB2000Armstong (Бельгия)
4Манометр235.50Wika (Германия)
5Предохранительный клапан«Прегран»Торговый Дом АДЛ (Россия)
6Конденсатоотводчик«Стимакс»Торговый Дом АДЛ (Россия)
7Обратный клапан«Гранлок»Торговый Дом АДЛ (Россия)
8Воздухоотводчик«Стимакс»Торговый Дом АДЛ (Россия)
