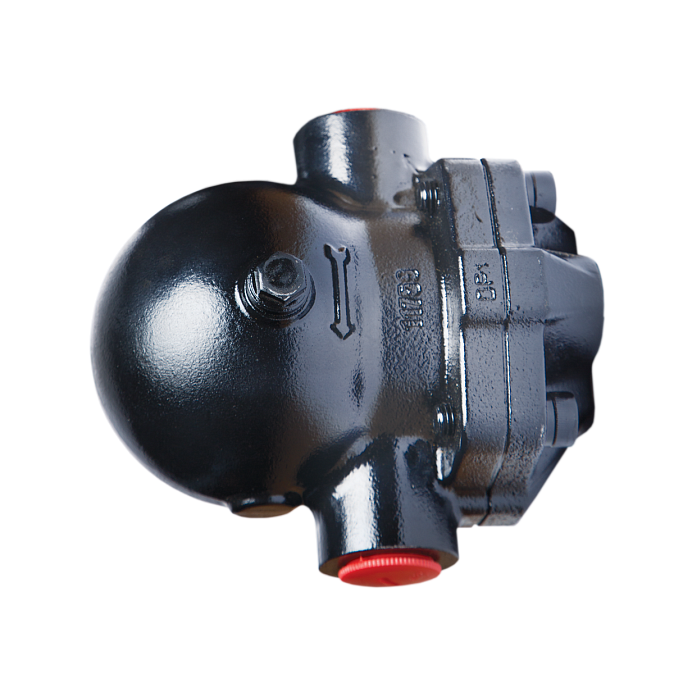

Конденсатоотводчики Стимакс НВ11

DN 15-25 / PN 16 / Присоединение: Р/Р / Механизм: Поплавковый / Корпус: Чугун серый

Распечатать

Вид оборудования: Конденсатоотводчики
Серия: НВ11
Бренд: Стимакс
Производитель: ООО "Торговый Дом АДЛ"
Страна: Россия
Область применения: пароконденсатные системы, нефтегазовая промышленность, ЖКХ, малая энергетика, пищевая промышленность, химическая промышленность, нефтедобывающая и нефтеперерабатывающая промышленности
Рабочая среда: конденсат, пар

Технические характеристики
DN:	15 - 25
PN:	16
Тип присоединения:	Р/Р
Тип механизма:	Поплавковый
Максимальное рабочее давление, бар:	14
Максимальный перепад давления, бар:	14
Материал корпуса:	Чугун серый
Расход , кг/ч:	660
T min окружающей среды, C:	-10
T max рабочей среды, С:	220

Поплавковые конденсатоотводчики «Стимакс» серии HB11 PDF, 122.38 Кб PDF Техническое описание

Прайс-лист XLSX, 61.88 Кб XLSX Прайс-лист «Фланцы, метизы, прокладочные материалы»

Прайс-лист PDF, 1.69 Мб PDF Распродажный прайс-лист «Специальное предложение»

Конденсатоотводчик «Стимакс» серии НВ11, поплавковый

Данный тип КО преимущественно используется для удаления конденсата из систем сжатого воздуха. Перед КО рекомендуется установка сетчатого фильтра. Может обслуживаться без демонтажа с паропровода. Подвержен замерзанию, при установке вне помещений требуется теплоизоляция.

Присоединение

Резьба.

Возможные исполнения

Установка на горизонтальном трубопроводе.
