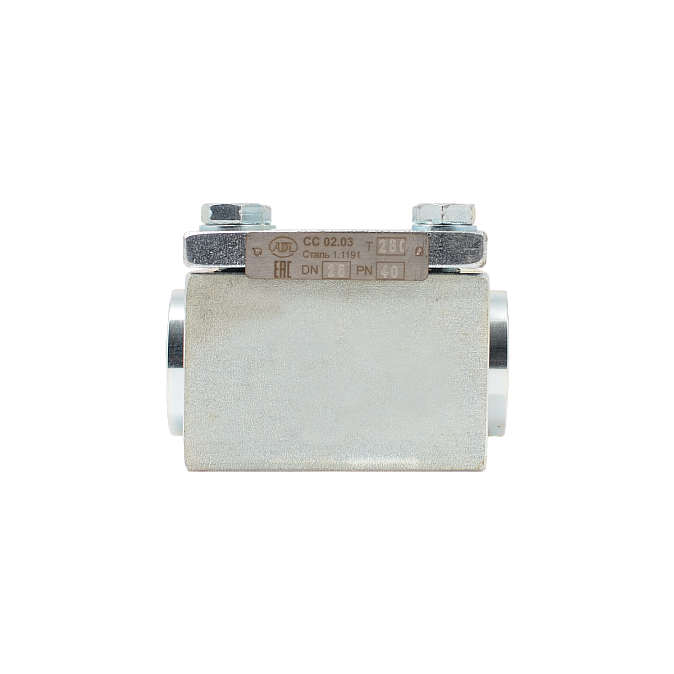

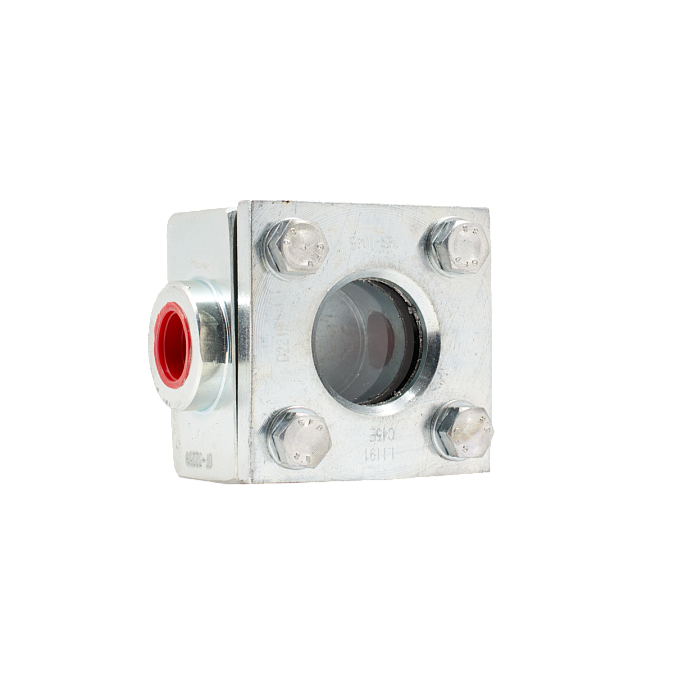

Стекла смотровые АДЛ CC02

  • DN 15-25 / PN 40 / Присоединение: Р/Р / Тип стекла: Одностороннее / Корпус: Сталь углеродистая/Сталь углеродистая / Уплотнение: Графит
Распечатать
  • Вид оборудования: Стекла смотровые
  • Серия: CC02.03
  • Бренд: АДЛ
  • Производитель: ООО "Торговый Дом АДЛ"
  • Страна: Россия
  • Область применения: нефтегазовая промышленность, пищевая промышленность, химическая промышленность, фармацевтическая промышленность, легкая промышленность, пароконденсатные системы
  • Рабочая среда: конденсат, вода, нейтральные газы, пар
Технические характеристики
DN:
15 - 25
PN:
40
Тип присоединения:
Р/Р
Тип стекла:
Одностороннее
Материал корпуса:
Сталь углеродистая
Материал уплотнения:
Графит
T min окружающей среды, C:
-40
T max рабочей среды, С:
280
Цены обновлены:
Артикул
Габариты
(с упаковкой)
DN
Наличие
Цена
с НДС, руб.
Артикул
Габариты
(с упаковкой)
DN
Наличие Цена
с НДС, руб.
GZ02A225610 105х90х79 25 6 759
GZ02A225609 95х80х60 20 6 019
GZ02A225606 85х50х70 15 5 283
Предзаказ {{item.priceFormat}}
Одностороннее смотровое стекло CC02 PDF, 617.03 Кб PDF Технические характеристики и принцип действия
Прайс-лист XLSX, 294.32 Кб XLSX Прайс-лист «Оборудование для пароконденсатных систем»
Прайс-лист XLSX, 60.85 Кб XLSX Прайс-лист «Фланцы, метизы, прокладочные материалы»
Прайс-лист PDF, 4.01 Мб PDF Распродажный прайс-лист «Специальное предложение»

Одностороннее смотровое стекло CC02

Для визуального контроля направления и состояния рабочей среды в трубопроводах. Установка смотрового стекла позволяет выявить нарушение функционирования запорной арматуры, фильтров и другого оборудования, а также контролировать работу конденсатоотводчиков. Применяется для установки на трубопроводах, транспортирующих жидкости, пар, конденсат в различных отраслях промышленности: пищевой, химической, нефтегазовой, фармацевтической и др.

Сделано в АДЛ





Вариант применения смотрового стекла серии СС02 в типовой схеме обвязки тупиковой ветви паропровода

Схема обвязки обвязки тупиковой ветви паропровода

ТипМаркаПроизводитель
1Клапан запорный«Гранвент»Торговый Дом АДЛ (Россия)
2ФильтрISТорговый Дом АДЛ (Россия)
3Конденсатоотводчик«Стимакс»Торговый Дом АДЛ (Россия)
4Смотровое стеклоССТорговый Дом АДЛ (Россия)
5Обратный клапан«Гранлок»Торговый Дом АДЛ (Россия)
Разрешительная документация

Декларация соответствия на стекла смотровые СС (ТР ТС 010/2011) PDF, 557.71 Кб PDF
