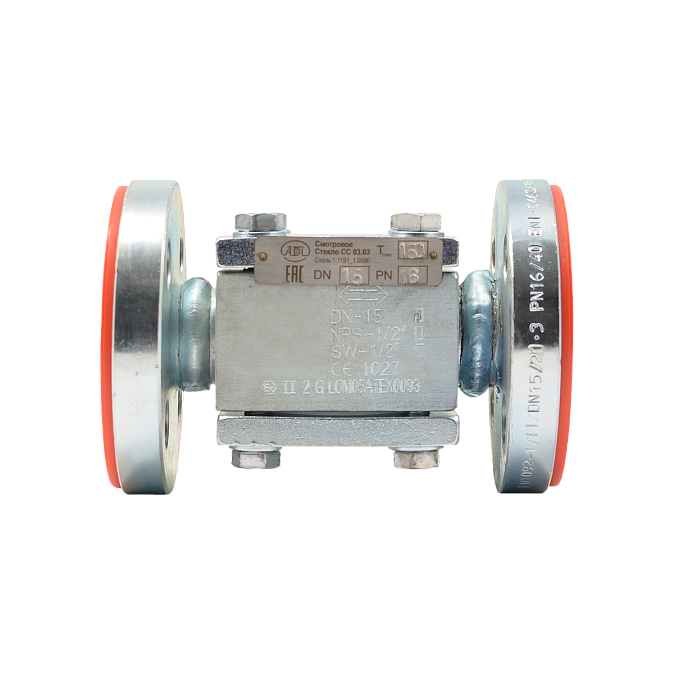

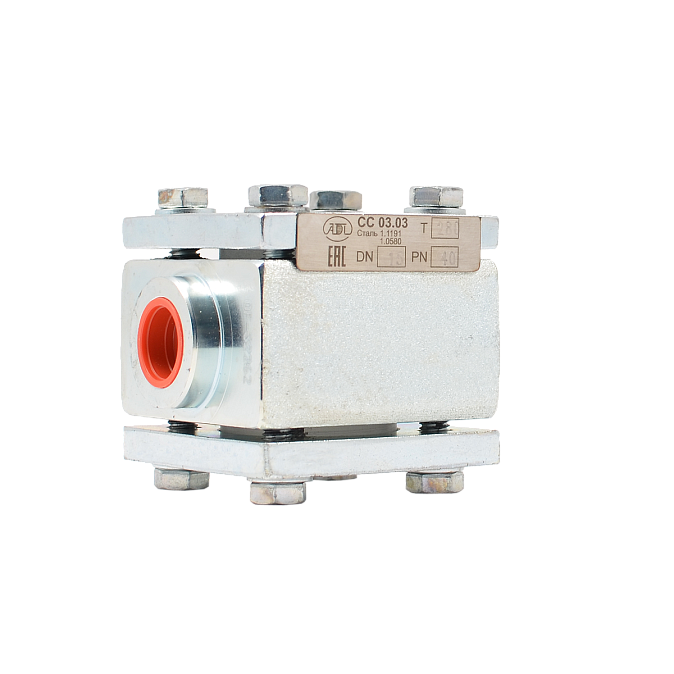

Стекла смотровые АДЛ CC03

DN 15-150 / PN 16-40 / Присоединение: Ф/Ф,Р/Р / Тип стекла: Двустороннее / Корпус: Сталь углеродистая/Сталь нержавеющая / Уплотнение: Графит

Распечатать

Вид оборудования: Стекла смотровые
Серия: CC03.03
Бренд: АДЛ
Производитель: ООО "Торговый Дом АДЛ"
Страна: Россия
Область применения: нефтегазовая промышленность, пищевая промышленность, химическая промышленность, фармацевтическая промышленность, легкая промышленность, пароконденсатные системы
Рабочая среда: конденсат, вода, нейтральные газы, пар

Технические характеристики
DN:	15 - 150
PN:	16 - 40
Тип присоединения:	Р/Р, Ф/Ф
Тип стекла:	Двустороннее
Материал корпуса:	Сталь нержавеющая, Сталь углеродистая
Материал уплотнения:	Графит
T min окружающей среды, C:	-40
T max рабочей среды, С:	150 - 280

Артикул	Габариты (с упаковкой)	DN Выбрать 15 20 25 32 40 50 65 80 100 125 150	PN Выбрать 16 25 40	Тип присоединения Выбрать Р/Р Ф/Ф	Материал корпуса Выбрать Сталь нержавеющая Сталь углеродистая	T max рабочей среды С Выбрать 150 280	Наличие	Цена с НДС, руб.
GZ01A403956	200х150х150	40	40	Ф/Ф	Сталь нержавеющая	280	Предзаказ 0	39 329 39329 RUB
GZ01A403954	180х180х140	32	40	Ф/Ф	Сталь нержавеющая	280	Предзаказ 0	35 785 35785 RUB
GZ01A392292	350х250х250	100	16	Ф/Ф	Сталь нержавеющая	280	Предзаказ 0	125 188 125188 RUB
GZ01A396064	500х200х200	150	16	Ф/Ф	Сталь нержавеющая	280	Предзаказ 0	483 083 483083 RUB
GZ01A395699	400х300х300	80	16	Ф/Ф	Сталь нержавеющая	280	Предзаказ 0	84 704 84704 RUB
GZ01A400607	250х100х100	25	40	Ф/Ф	Сталь нержавеющая	280	Предзаказ 0	29 148 29148 RUB
GZ01A400434	400х280х250	125	16	Ф/Ф	Сталь нержавеющая	280	Предзаказ 0	0 0 RUB
GZ01A400433	290х200х200	65	16	Ф/Ф	Сталь нержавеющая	280	5	39 705 39705 RUB
GZ01A400432	200х120х120	40	16	Ф/Ф	Сталь нержавеющая	280	Предзаказ 0	39 377 39377 RUB
GZ01A400417	200х120х120	32	16	Ф/Ф	Сталь нержавеющая	280	Предзаказ 0	35 136 35136 RUB
GZ01A400416	230х180х170	50	40	Р/Р	Сталь нержавеющая	280	Предзаказ 0	53 451 53451 RUB
GZ01A400414	70х70х50	40	40	Р/Р	Сталь нержавеющая	280	Предзаказ 0	32 414 32414 RUB
GZ01A400413	70х70х70	32	40	Р/Р	Сталь нержавеющая	280	Предзаказ 0	32 391 32391 RUB
GZ01A399285	105х90х100	25	40	Р/Р	Сталь нержавеющая	280	5	12 422 12422 RUB
GZ01A399282	100х100х50	15	40	Р/Р	Сталь нержавеющая	280	Предзаказ 0	14 660 14660 RUB
GZ01A397722	160х160х240	50	16	Ф/Ф	Сталь нержавеющая	280	Предзаказ 0	43 980 43980 RUB
GZ01A369553	100х100х200	25	16	Ф/Ф	Сталь нержавеющая	280	Предзаказ 0	28 619 28619 RUB
GZ01A369551	105х105х150	20	16	Ф/Ф	Сталь нержавеющая	280	Предзаказ 0	23 967 23967 RUB
GZ01A369550	80х80х140	15	16	Ф/Ф	Сталь нержавеющая	280	Предзаказ 0	22 572 22572 RUB
GZ02A398802	800х400х400	150	16	Ф/Ф	Сталь углеродистая	280	1	127 805 127805 RUB
GZ02A398799	400х300х300	125	25	Ф/Ф	Сталь углеродистая	280	1	103 862 103862 RUB
GZ02A398796	295х180х210	65	40	Ф/Ф	Сталь углеродистая	280	1	19 032 19032 RUB
GZ02A369528	130х90х90	15	40	Ф/Ф	Сталь углеродистая	280	13	11 844 11844 RUB
GZ02A230118	295х200х200	65	16	Ф/Ф	Сталь углеродистая	150	2	32 713 32713 RUB
GZ02A230117	160х160х230	50	16	Ф/Ф	Сталь углеродистая	150	8	19 321 19321 RUB
GZ02A230114	120х120х170	25	16	Ф/Ф	Сталь углеродистая	150	51	12 573 12573 RUB
GZ02A230107	140х160х165	50	40	Р/Р	Сталь углеродистая	280	16	9 914 9914 RUB
GZ02A230106	120х135х135	40	40	Р/Р	Сталь углеродистая	280	14	14 066 14066 RUB
GZ02A230105	100х120х110	32	40	Р/Р	Сталь углеродистая	280	4	14 056 14056 RUB
GZ02A230099	105х90х105	25	40	Р/Р	Сталь углеродистая	280	49	9 822 9822 RUB
GZ02A230098	95х80х80	20	40	Р/Р	Сталь углеродистая	280	17	7 013 7013 RUB
GZ02A230095	85х70х70	15	40	Р/Р	Сталь углеродистая	280	42	6 460 6460 RUB
							Предзаказ	{{item.priceFormat}}

Артикул

Габариты
(с упаковкой)

Тип присоединения

Материал корпуса

T max рабочей среды
С

Наличие

Цена
с НДС, руб.

Артикул

Габариты
(с упаковкой)

Тип присоединения

Материал корпуса

T max рабочей среды
С

Наличие

Цена

с НДС, руб.

GZ01A403956

200х150х150

Ф/Ф

Сталь нержавеющая

280

Предзаказ

39 329

GZ01A403954

180х180х140

Ф/Ф

Сталь нержавеющая

280

Предзаказ

35 785

GZ01A392292

350х250х250

100

Ф/Ф

Сталь нержавеющая

280

Предзаказ

125 188

GZ01A396064

500х200х200

150

Ф/Ф

Сталь нержавеющая

280

Предзаказ

483 083

GZ01A395699

400х300х300

Ф/Ф

Сталь нержавеющая

280

Предзаказ

84 704

GZ01A400607

250х100х100

Ф/Ф

Сталь нержавеющая

280

Предзаказ

29 148

GZ01A400434

400х280х250

125

Ф/Ф

Сталь нержавеющая

280

Предзаказ

GZ01A400433

290х200х200

Ф/Ф

Сталь нержавеющая

280

39 705

GZ01A400432

200х120х120

Ф/Ф

Сталь нержавеющая

280

Предзаказ

39 377

GZ01A400417

200х120х120

Ф/Ф

Сталь нержавеющая

280

Предзаказ

35 136

GZ01A400416

230х180х170

Р/Р

Сталь нержавеющая

280

Предзаказ

53 451

GZ01A400414

70х70х50

Р/Р

Сталь нержавеющая

280

Предзаказ

32 414

GZ01A400413

70х70х70

Р/Р

Сталь нержавеющая

280

Предзаказ

32 391

GZ01A399285

105х90х100

Р/Р

Сталь нержавеющая

280

12 422

GZ01A399282

100х100х50

Р/Р

Сталь нержавеющая

280

Предзаказ

14 660

GZ01A397722

160х160х240

Ф/Ф

Сталь нержавеющая

280

Предзаказ

43 980

GZ01A369553

100х100х200

Ф/Ф

Сталь нержавеющая

280

Предзаказ

28 619

GZ01A369551

105х105х150

Ф/Ф

Сталь нержавеющая

280

Предзаказ

23 967

GZ01A369550

80х80х140

Ф/Ф

Сталь нержавеющая

280

Предзаказ

22 572

GZ02A398802

800х400х400

150

Ф/Ф

Сталь углеродистая

280

127 805

GZ02A398799

400х300х300

125

Ф/Ф

Сталь углеродистая

280

103 862

GZ02A398796

295х180х210

Ф/Ф

Сталь углеродистая

280

19 032

GZ02A369528

130х90х90

Ф/Ф

Сталь углеродистая

280

11 844

GZ02A230118

295х200х200

Ф/Ф

Сталь углеродистая

150

32 713

GZ02A230117

160х160х230

Ф/Ф

Сталь углеродистая

150

19 321

GZ02A230114

120х120х170

Ф/Ф

Сталь углеродистая

150

12 573

GZ02A230107

140х160х165

Р/Р

Сталь углеродистая

280

9 914

GZ02A230106

120х135х135

Р/Р

Сталь углеродистая

280

14 066

GZ02A230105

100х120х110

Р/Р

Сталь углеродистая

280

14 056

GZ02A230099

105х90х105

Р/Р

Сталь углеродистая

280

9 822

GZ02A230098

95х80х80

Р/Р

Сталь углеродистая

280

7 013

GZ02A230095

85х70х70

Р/Р

Сталь углеродистая

280

6 460

Предзаказ

Двусторонее смотровое стекло CC03 PDF, 423.81 Кб PDF Технические характеристики и принцип действия

Прайс-лист XLSX, 306.38 Кб XLSX Прайс-лист «Оборудование для пароконденсатных систем»

Прайс-лист XLSX, 61.88 Кб XLSX Прайс-лист «Фланцы, метизы, прокладочные материалы»

Прайс-лист PDF, 1.69 Мб PDF Распродажный прайс-лист «Специальное предложение»

Двусторонее смотровое стекло CC03

Для визуального контроля направления и состояния рабочей среды в трубопроводах. Установка смотрового стекла позволяет выявить нарушение функционирования запорной арматуры, фильтров и другого оборудования, а также контролировать работу конденсатоотводчиков. Применяется для установки на трубопроводах, транспортирующих жидкости, пар, конденсат в различных отраслях промышленности: пищевой, химической, нефтегазовой, фармацевтической и др.

Сделано в АДЛ

Разрешительная документация

Декларация соответствия на стекла смотровые СС (ТР ТС 010/2011) PDF, 557.71 Кб PDF Декларация соответствия на стекла смотровые СС (ТР ТС 032/2013) PDF, 544.39 Кб PDF
