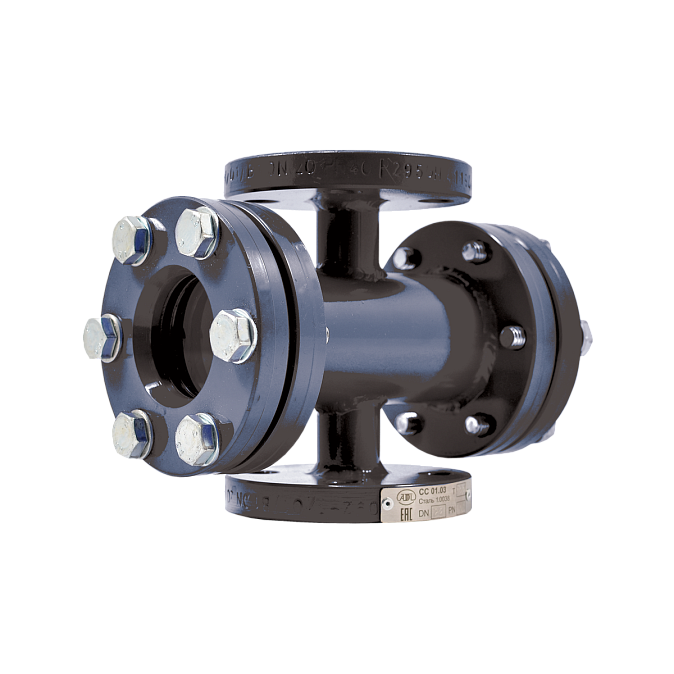

Стекла смотровые АДЛ CC04

  • DN 15-200 / PN 16-16 / Присоединение: Ф/Ф / Тип стекла: Двустороннее / Корпус: Сталь углеродистая / Уплотнение: PTFE
Распечатать
  • Вид оборудования: Стекла смотровые
  • Серия: СС04.03
  • Бренд: АДЛ
  • Производитель: ООО "Торговый Дом АДЛ"
  • Страна: Россия
  • Область применения: пароконденсатные системы, нефтегазовая промышленность, пищевая промышленность, химическая промышленность, фармацевтическая промышленность, легкая промышленность
  • Рабочая среда: конденсат, вода, нейтральные газы, пар
Технические характеристики
DN:
 15 - 200
PN:
 16
Тип присоединения:
 Ф/Ф
Тип стекла:
 Двустороннее
Материал корпуса:
 Сталь углеродистая
Материал уплотнения:
 PTFE
T min окружающей среды, C:
 -40
T max рабочей среды, С:
 250
Цены обновлены:
Артикул
Габариты
(с упаковкой)
DN
Выбрать
Наличие
Цена
с НДС, руб.
Артикул
 Габариты
(с упаковкой) 		DN
 Наличие Цена
с НДС, руб.
GZ02A412718 600х400х600 150 Предзаказ 0
GZ02A412715 700х450х400 125 Предзаказ 24 351
GZ02A412714 300х250х250 100 Предзаказ 56 704
GZ02A412713 350х300х150 80 Предзаказ 37 628
GZ02A412710 225х160х310 50 Предзаказ 19 920
GZ02A412709 190х150х320 40 Предзаказ 16 865
GZ02A412708 175х130х210 32 Предзаказ 15 914
GZ02A412707 160х110х200 25 Предзаказ 12 963
GZ02A412706 150х100х210 20 Предзаказ 10 856
GZ02A412705 125х90х180 15 Предзаказ 10 225
GZ02A411484 400х600х550 200 Предзаказ 266 822
GZ02A411483 290х210х390 65 Предзаказ 0
Предзаказ {{item.priceFormat}}
Двусторонее смотровое стекло CC04 PDF, 95.26 Кб PDF Технические характеристики и принцип действия
Прайс-лист XLSX, 295.89 Кб XLSX Прайс-лист «Оборудование для пароконденсатных систем»
Прайс-лист XLSX, 60.85 Кб XLSX Прайс-лист «Фланцы, метизы, прокладочные материалы»
Прайс-лист PDF, 1.69 Мб PDF Распродажный прайс-лист «Специальное предложение»

Смотровое стекло серии CC04, двухстороннее DN 15–200

Для визуального контроля направления и состояния рабочей среды в трубопроводах.

Установка смотрового стекла позволяет выявить нарушение функционирования запорной арматуры, фильтров и другого оборудования, а также контролировать работу конденсатоотводчиков. Применяется для установки на трубопроводах, транспортирующих жидкости, пар, конденсат в различных отраслях промышленности: пищевой, химической, нефтегазовой, фармацевтической и др.

Присоединение

Фланцы по DIN.

Установка

Устанавливается по направлению потока рабочей среды после запорной арматуры, фильтров, конденсатоотводчиков.

Сделано в АДЛ





Вариант применения смотрового стекла серии СС04 в типовой схеме обвязки тупиковой ветви паропровода

Схема обвязки обвязки тупиковой ветви паропровода

ТипМаркаПроизводитель
1Клапан запорный«Гранвент»Торговый Дом АДЛ (Россия)
2ФильтрISТорговый Дом АДЛ (Россия)
3Конденсатоотводчик«Стимакс»Торговый Дом АДЛ (Россия)
4Смотровое стеклоССТорговый Дом АДЛ (Россия)
5Обратный клапан«Гранлок»Торговый Дом АДЛ (Россия)
