Вентили запорные Гранвент KV45
- DN 15-200 / PN 40 / Присоединение: Ф/Ф / Kv, м3/ч: 4,2-725 / Корпус: Сталь углеродистая / Уплотнение штока: Сталь нержавеющая
Характеристики
Вид оборудования:
Вентили запорные
Серия:
KV45
Бренд:
Гранвент
Производитель:
ООО "Торговый Дом АДЛ"
Страна:
Россия
Область применения:
отопление и теплоснабжение, водоснабжение, пароконденсатные системы
Рабочая среда:
вода, пар
Товар добавлен в корзину:
|
шт.
|
|
| Всего товаров в корзине: | |
|
Артикул
|
Габариты
(с упаковкой) |
DN
|
Kv
м3/ч |
ЦЕНА
с НДС, руб.
|
|||
|---|---|---|---|---|---|---|---|
BO03A102728
|
600х350х800 | 200 | 725 | 186 397 | |||
|
BO03A102727
|
500х400х300 | 150 | 410 | 113 826 | |||
|
BO03A102726
|
380х350х525 | 125 | 288 | 81 734 | |||
|
BO03A102724
|
350х280х480 | 100 | 188 | 55 889 | |||
|
BO03A102722
|
310х255х308 | 80 | 120 | 41 987 | |||
|
BO03A102719
|
292х210х400 | 65 | 77 | 31 771 | |||
|
BO03A102717
|
230х190х355 | 50 | 47 | 22 461 | |||
|
BO03A102715
|
200х180х335 | 40 | 30 | 18 384 | |||
|
BO03A102712
|
180х160х285 | 32 | 19 | 15 786 | |||
|
BO03A102711
|
160х160х270 | 25 | 12 | 12 198 | |||
|
BO03A102707
|
150х145х265 | 20 | 7.4 | 11 537 | |||
|
BO03A102697
|
140х140х260 | 15 | 4.2 | 10 668 |
Вентили запорные «Гранвент» серия KV45
PDF, 102.39 Кб
PDF
Технические характеристики и принцип действия
Прайс-лист
PDF, 1.64 Мб
PDF
Распродажный прайс-лист «Специальное предложение»

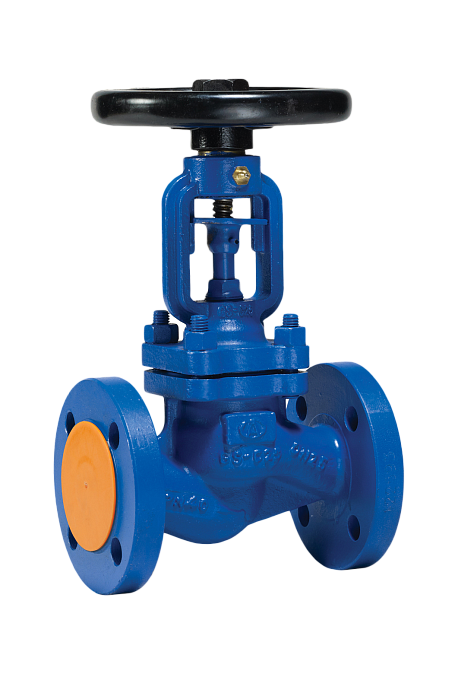

Вентили запорные сильфонные из углеродистой стали «Гранвент» серия KV45 DN 15–400 мм, PN 4,0 МПа (Торговый Дом АДЛ, Россия)
Применение
Для пара, горячей и холодной воды в системах тепло- и водоснабжения.
Установка
Произвольно, направление потока должно совпадать со стрелкой на корпусе. Перед установкой вентиля внутренние полости системы должны быть очищены от грязи, окалины, песка и других посторонних частиц, т. к. в этом случае могут быть повреждены поверхности седла и диска, что может повлечь нарушение герметичности вентиля.
Примечания
KV45 обладает улучшенной конструкцией уплотнения — сильфоном из нержавеющей стали, благодаря чему исключаются утечки по штоку. Данный тип клапана не требует сервисного обслуживания, т. к. в конструкцию кроме сальникового уплотнения включен сильфон. На вентилях DN 150 и выше поток направлен на седло. Фланцевое присоединение согласно стандарту DIN2501 (DIN2635 на PN 4,0 МПа) / EN1092-1. Возможно использование ответных фланцев российского производства согласно ГОСТ 33259-2015 на PN 4,0 МПа.
| DN | 15 - 200 |
| PN | 40 |
| Тип присоединения | Ф/Ф |
| Kv, м3/ч | 4.2 - 725 |
| Тип управления | Штурвал |
| Материал корпуса | Сталь углеродистая |
| Материал мембраны | Нет |
| Материал седлового уплотнения | Металл по металлу |
| Материал уплотнения по штоку | Сталь нержавеющая |
| T min рабочей среды, C | -30 |
| T max рабочей среды, С | 400 |
