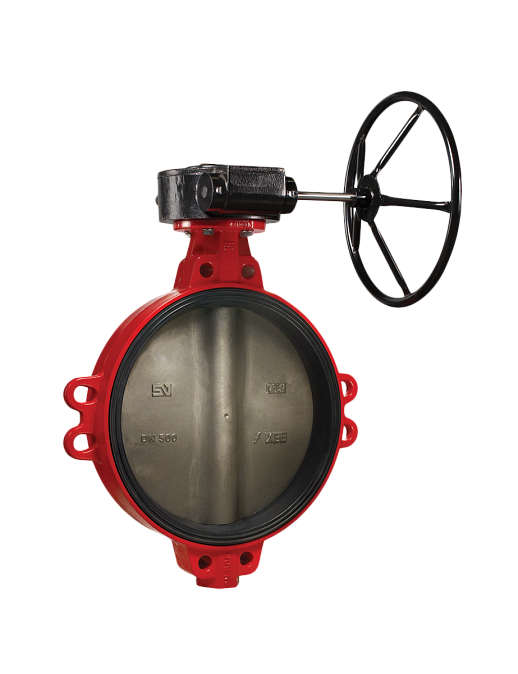

Затворы Гранвэл ЗПНЛ с редуктором

  • DN 32-800 / PN 10-16 / Присоединение: М/Ф / Седловое уплотнение: NITRILE / Запорный орган: Сталь нержавеющая / ISO фланец: Да
Характеристики
Вид оборудования:
Затворы дисковые поворотные
Серия:
ЗПНЛ
Бренд:
Гранвэл
Производитель:
ООО "Торговый Дом АДЛ"
Страна:
Россия
Область применения:
топливоснабжение, слив нефтепродуктов, газоснабжение,
системы очистки воздуха, система подачи воздуха, нефтегазовая промышленность, нефтедобывающая и нефтеперерабатывающая промышленности, газовая промышленность, энергетическая промышленность
Рабочая среда:
вода, этиленгликолевая смесь, компрессорное масло, природный газ, водно-гликолевая смесь
Под заказ*

*Для заказа данного оборудования вы можете направить запрос на просчет или оформить покупку через корзину.

Наш инженер свяжется с Вами для уточнения требуемых параметров оборудования.

Конечная стоимость будет указана в подготовленном КП.

шт.
Всего товаров в корзине:
Артикул


Габариты

(с упаковкой)
DN


Выбрать
PN


Выбрать
Материал корпуса


Выбрать
T max рабочей среды

С
Выбрать
ЦЕНА
с НДС, руб.
BD01J89771 300х150х200 65 16 Чугун высокопрочный 85 16 219
BD01J80317 396х926х1528 800 16 Чугун высокопрочный 75 1 093 930
BD01J78678 236х593х1113 500 10 Чугун серый 75 333 953
BD01J30706 380х630х120 300 16 Чугун высокопрочный 85 105 060
BD01J37928 260х140х510 200 16 Чугун высокопрочный 85 45 696
BD01J46167 440х250х150 150 16 Чугун высокопрочный 85 32 640
BD01J73814 180х110х360 125 16 Чугун высокопрочный 85 27 540
BD01J73813 360х150х170 100 16 Чугун высокопрочный 85 18 703
BD01J39807 150х110х295 80 16 Чугун высокопрочный 85 17 193
BD01J46175 300х300х300 50 16 Чугун высокопрочный 85 16 089
BD01J88669 100х30х280 32 16 Чугун высокопрочный 85 15 966
BD01J88668 116х160х251 40 16 Чугун высокопрочный 85 15 966
BD01J214942 396х926х1529 800 10 Чугун серый 75 1 003 933
Дисковый поворотный затвор «Гранвэл» межфланцевый PDF, 916.37 Кб PDF Технические характеристики и принцип действия
Прайс-лист XLSX, 648.4 Кб XLSX Прайс-лист «Трубопроводная арматура общепромышленного применения»
Прайс-лист PDF, 1.64 Мб PDF Распродажный прайс-лист «Специальное предложение»

Дисковый поворотный затвор «Гранвэл»

Основные преимущества

  • класс герметичности А;
  • малый вес;
  • малая строительная длина;
  • низкая стоимость установки и обслуживания;
  • герметичное перекрытие потока в обоих направлениях;
  • с рабочей средой контактируют только две детали: седловое уплотнение и диск;
  • сменное седловое уплотнение.

Конструкция дискового поворотного затвора «Гранвэл»

Корпус

Конструкция корпуса подходит для большинства условий в промышленности. Для защиты от вредных внешних воздействий корпус имеет эпоксидное покрытие как снаружи, так и внутри. Рабочая среда с корпусом не контактирует.

Диск

Поворотный диск со сферической кромкой специально разработан для обеспечения оптимальных запорных и регулирующих характеристик затвора, имеет высокую абразивную и коррозионную стойкость. Сферическая рабочая поверхность диска тщательно отполирована, что обеспечивает герметичность, низкий момент, необходимый для поворота диска, а также продолжительный срок службы уплотнения.

Седловое уплотнение

Седловое уплотнение изготавливается из различных материалов, которые подходят для различных условий применения. Форма седлового уплотнения предусматривает наличие внешних колец, обеспечивающих герметичность при установке затвора между фланцами. Таким образом, отпадает необходимость использования дополнительных прокладок.

Сделано в АДЛ

DN 32 - 800
PN 10 - 16
Тип присоединения М/Ф
Тип управления Редуктор
Материал корпуса Чугун высокопрочный, Чугун серый
Материал запорного органа Сталь нержавеющая
Материал седлового уплотнения NITRILE
Наличие ISO фланца Да
Модель привода/редуктора Pro Gear
T min рабочей среды, C 0.0
Количество концевых выключателей 0.0
T max рабочей среды, С 75 - 85
Видео

Разрешительная документация

Декларация соответствия на затворы дисковые Гранвэл (ТР ТС 010/2011) PDF, 591.88 Кб PDF Декларация соответствия на затворы дисковые Гранвэл (ТР ТС 032/2013) PDF, 1.01 Мб PDF Сертификат соответствия на затворы дисковые Гранвэл (ТР ТС 032/2013) PDF, 1.69 Мб PDF Экспертное заключение Роспотребнадзора на затворы дисковые Гранвэл PDF, 2.15 Мб PDF Сертификат соответствия сейсмостойкости на затворы дисковые Гранвэл PDF, 264.9 Кб PDF Декларация соответствия на краны шаровые BV (ТР ТС 010/2011) PDF, 318.86 Кб PDF Отказное письмо на редукторы Pro-Gear (ТР ТС 010/2011) PDF, 351 Кб PDF Сертификат соответствия ГАЗСЕРТ на затворы ГРАНВЭЛ PDF, 363.8 Кб PDF Cертификат соответствия для систем водоснабжения PDF, 332.8 Кб PDF

Инструкция

Инструкция по монтажу и эксплуатации затворов «Гранвэл» PDF, 359.21 Кб PDF Инструкция по выбору воротниковых фланцев PDF, 225.96 Кб PDF Инструкция по замене седлового уплотнения заворов «Гранвэл» PDF, 159.45 Кб PDF
