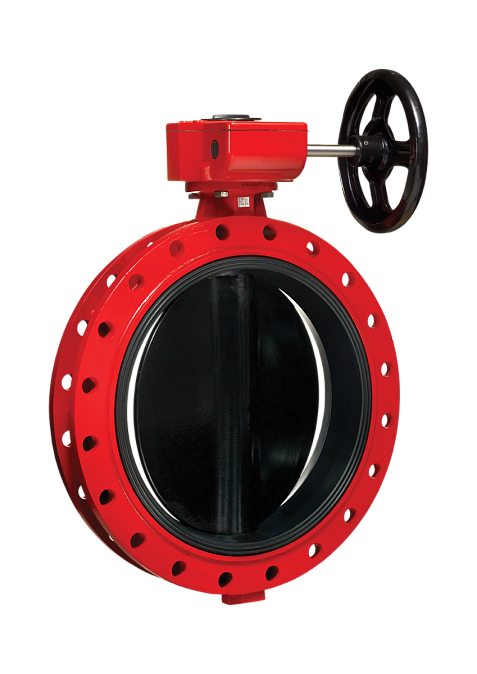

Затворы Гранвэл ЗПСС с редуктором

  • DN 200-1 400 / PN 10-16 / Присоединение: Ф/Ф / Седловое уплотнение: EPDM / Запорный орган: Чугун высокопрочный / ISO фланец: Да
Характеристики
Вид оборудования:
Затворы дисковые поворотные
Серия:
ЗПСС
Бренд:
Гранвэл
Производитель:
ООО "Торговый Дом АДЛ"
Страна:
Россия
Область применения:
ХВС, отопление и теплоснабжение, водоснабжение,
пожаротушение, кондиционирование и вентиляция, системы очистки воздуха, система подачи воздуха, бытовое применение, ЖКХ, малая энергетика
Рабочая среда:
агрессивные среды, вода, водно-гликолевая смесь, воздух, природный газ
В наличии
Доступно 1 ед. товара
шт.
Всего товаров в корзине:
Артикул


Габариты

(с упаковкой)
DN


Выбрать
PN


Выбрать
Материал корпуса


Выбрать
T max рабочей среды

С
Выбрать
ЦЕНА
с НДС, руб.
BD01H116031 536х1685х2129 1400 10 Чугун высокопрочный 75 3 639 743
BD01H105654 2100х1600х800 1200 16 Чугун высокопрочный 75 2 377 701
BD01H105653 396х1290х1758 1000 16 Чугун высокопрочный 75 1 877 954
BD01H105652 396х1120х1618 900 16 Чугун высокопрочный 75 1 390 050
BD01H105649 1200х450х800 600 16 Чугун высокопрочный 75 437 410
BD01H105648 760х120х940 500 16 Чугун высокопрочный 75 343 796
BD01H105647 640х170х820 450 16 Чугун высокопрочный 75 247 441
BD01H105646 400х250х800 400 16 Чугун высокопрочный 75 162 172
BD01H105645 700х540х80 350 16 Чугун высокопрочный 75 123 242
BD01H105644 370х170х640 300 16 Чугун высокопрочный 95 100 148
BD01H105643 360х180х570 250 16 Чугун высокопрочный 95 79 900
BD01H105594 1500х1200х650 900 10 Чугун серый 75 1 177 773
BD01H105591 1300х1000х600 700 10 Чугун серый 75 568 243
BD01H105590 830х340х1050 600 10 Чугун серый 75 341 343
BD01H105589 1020х750х250 500 10 Чугун серый 75 259 338
BD01H105588 450х100х500 450 10 Чугун серый 75 199 965
BD01H105587 700х640х270 400 10 Чугун серый 75 130 531
BD01H105583 400х500х200 250 10 Чугун серый 95 62 378
BD01H105576 340х140х460 200 16 Чугун высокопрочный 95 55 290
BD01H105573 500х350х180 200 10 Чугун серый 95 38 440
Дисковый поворотный затвор «Гранвэл» фланцевый PDF, 976.21 Кб PDF Технические характеристики и принцип действия
Прайс-лист XLSX, 647.29 Кб XLSX Прайс-лист «Трубопроводная арматура общепромышленного применения»
Прайс-лист PDF, 1.64 Мб PDF Распродажный прайс-лист «Специальное предложение»

Дисковый поворотный затвор «Гранвэл»

Основные преимущества

  • класс герметичности А;
  • малый вес;
  • малая строительная длина;
  • низкая стоимость установки и обслуживания;
  • герметичное перекрытие потока в обоих направлениях;
  • с рабочей средой контактируют только две детали: седловое уплотнение и диск;
  • сменное седловое уплотнение.

Конструкция дискового поворотного затвора «Гранвэл»

Корпус

Конструкция корпуса подходит для большинства условий в промышленности. Для защиты от вредных внешних воздействий корпус имеет эпоксидное покрытие как снаружи, так и внутри. Рабочая среда с корпусом не контактирует.

Диск

Поворотный диск со сферической кромкой специально разработан для обеспечения оптимальных запорных и регулирующих характеристик затвора, имеет высокую абразивную и коррозионную стойкость. Сферическая рабочая поверхность диска тщательно отполирована, что обеспечивает герметичность, низкий момент, необходимый для поворота диска, а также продолжительный срок службы уплотнения.

Седловое уплотнение

Седловое уплотнение изготавливается из различных материалов, которые подходят для различных условий применения. Форма седлового уплотнения предусматривает наличие внешних колец, обеспечивающих герметичность при установке затвора между фланцами. Таким образом, отпадает необходимость использования дополнительных прокладок.

Сделано в АДЛ Сертификат соответствия техрегламенту

DN 200 - 1400
PN 10 - 16
Тип присоединения Ф/Ф
Тип управления Редуктор
Материал корпуса Чугун высокопрочный, Чугун серый
Материал запорного органа Чугун высокопрочный
Материал седлового уплотнения EPDM
Наличие ISO фланца Да
Модель привода/редуктора Pro Gear
T min рабочей среды, C -15
Количество концевых выключателей 0.0
T max рабочей среды, С 75 - 95
Видео

Разрешительная документация

Декларация соответствия на затворы дисковые Гранвэл (ТР ТС 010/2011) PDF, 591.88 Кб PDF Декларация соответствия на затворы дисковые Гранвэл (ТР ТС 032/2013) PDF, 1.01 Мб PDF Сертификат соответствия на затворы дисковые Гранвэл (ТР ТС 032/2013) PDF, 1.69 Мб PDF Экспертное заключение Роспотребнадзора на затворы дисковые Гранвэл PDF, 2.15 Мб PDF Сертификат соответствия сейсмостойкости на затворы дисковые Гранвэл PDF, 264.9 Кб PDF Декларация соответствия на краны шаровые BV (ТР ТС 010/2011) PDF, 318.86 Кб PDF Отказное письмо на редукторы Pro-Gear (ТР ТС 010/2011) PDF, 351 Кб PDF Сертификат соответствия на затворы дисковые Гранвэл (ТР Пожарной Безопасности) PDF, 1 Мб PDF Сертификат соответствия пожарной безопасности Гранвэл (ТР ЕАЭС 043/2017) PDF, 1 Мб PDF Cертификат соответствия для систем водоснабжения PDF, 332.8 Кб PDF

Инструкция

Инструкция по монтажу и эксплуатации затворов «Гранвэл» PDF, 359.21 Кб PDF Инструкция по выбору воротниковых фланцев PDF, 225.96 Кб PDF Инструкция по замене седлового уплотнения заворов «Гранвэл» PDF, 159.45 Кб PDF
