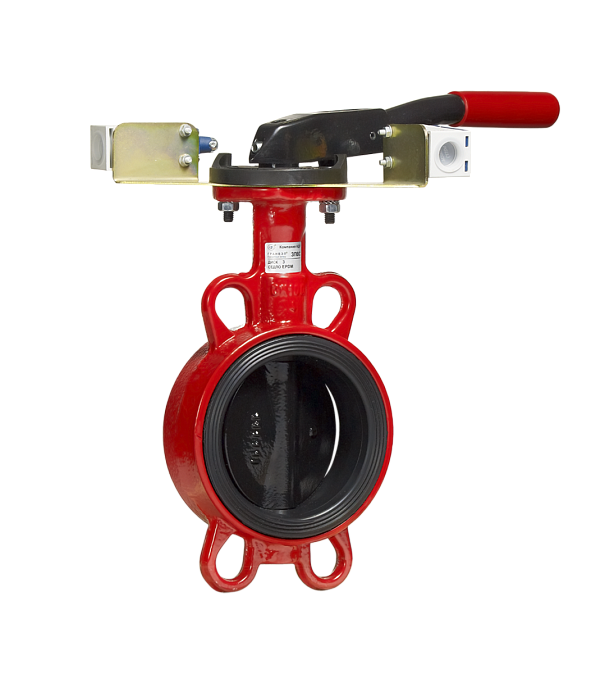

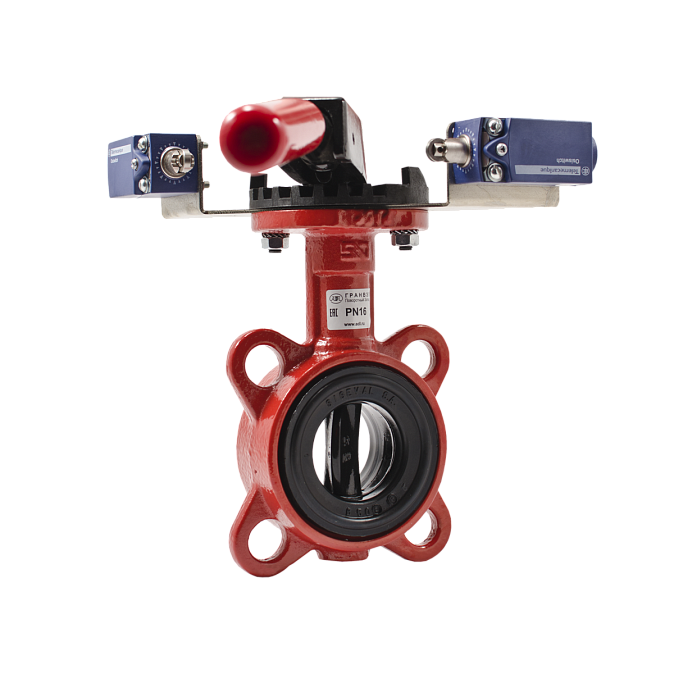

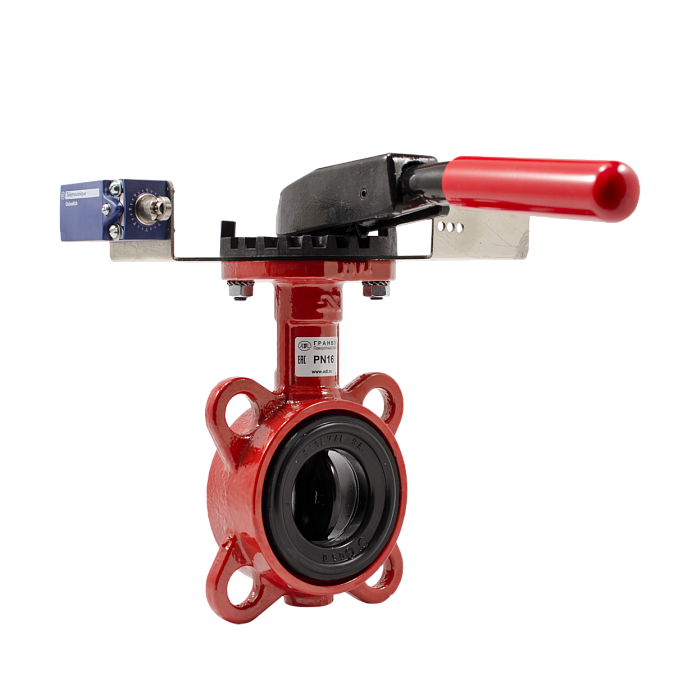

Затворы Гранвэл ЗПВС с концевиками

  • DN 32-200 / PN 16 / Присоединение: М/Ф / Седловое уплотнение: EPDM / Запорный орган: Чугун высокопрочный / ISO фланец: Да
Распечатать
  • Бренд: Гранвэл
  • Вид оборудования: Затворы дисковые поворотные
  • Производитель: ООО "Торговый Дом АДЛ"
  • Серия: ЗПВС
  • Страна: Россия
  • Область применения: ХВС, водоснабжение, пожаротушение, кондиционирование и вентиляция, системы очистки воздуха, система подачи воздуха, бытовое применение, ЖКХ, малая энергетика
  • Рабочая среда: вода, воздух, нейтральные газы, нейтральные жидкости
Технические характеристики
DN:
32 - 200
PN:
16
Тип присоединения:
М/Ф
Тип управления:
Редуктор, Рукоятка с произвольным положением, Рукоятка с фиксацией положения
Материал корпуса:
Чугун серый
Материал запорного органа:
Чугун высокопрочный
Материал седлового уплотнения:
EPDM
Наличие ISO фланца:
Да
Модель привода/редуктора:
Pro Gear, Нет
Количество концевых выключателей:
1 - 2
Модель концевого выключателя:
EMAS, KB, Pro Gear, Schneider Electric
T min рабочей среды, °C:
-15 - -5
T max рабочей среды, °С:
85 - 95
Цены обновлены:
Артикул
Габариты
(с упаковкой)
DN
Тип управления
Модель привода/редуктора
Количество концевых выключателей
Модель концевого выключателя
T min рабочей среды
°C
T max рабочей среды
°С
Наличие
Цена
с НДС, руб.
Артикул
Габариты
(с упаковкой)
DN
Тип управления
Модель привода/редуктора
Количество концевых выключателей
Модель концевого выключателя
T min рабочей среды
°C
T max рабочей среды
°С
Наличие Цена
с НДС, руб.
BD01O151477 175х445х520 200 Рукоятка с произвольным положением Нет 2 EMAS -5 95 Предзаказ 17 756
BD01O151476 56х418х401 150 Рукоятка с фиксацией положения Нет 2 EMAS -5 95 Предзаказ 11 884
BD01O151474 200х400х401 125 Рукоятка с фиксацией положения Нет 2 EMAS -5 95 Предзаказ 11 189
BD01O151473 52х334х331 100 Рукоятка с фиксацией положения Нет 2 EMAS -5 95 Предзаказ 8 720
BD01O151472 46х322х295 80 Рукоятка с фиксацией положения Нет 2 EMAS -5 95 Предзаказ 7 736
BD01O151469 46х274х253 65 Рукоятка с фиксацией положения Нет 2 EMAS -5 95 Предзаказ 7 482
BD01O151465 43х270х231 50 Рукоятка с фиксацией положения Нет 2 EMAS -5 95 Предзаказ 7 206
BD01O151464 33х258х215 40 Рукоятка с фиксацией положения Нет 2 EMAS -5 95 Предзаказ 6 654
BD01O151462 210х80х270 32 Рукоятка с фиксацией положения Нет 2 EMAS -5 95 Предзаказ 6 339
BD01O432057 46х322х348 80 Рукоятка с произвольным положением Нет 2 EMAS -5 95 Предзаказ 8 670
BD01O432055 52х334х384 100 Рукоятка с произвольным положением Нет 2 EMAS -5 95 Предзаказ 9 655
BD01O432054 56х400х420 125 Рукоятка с произвольным положением Нет 2 EMAS -5 95 Предзаказ 12 124
BD01O432050 56х413х439 150 Рукоятка с произвольным положением Нет 2 EMAS -5 95 Предзаказ 12 819
BD01O459890 46х314х317 65 Рукоятка с произвольным положением Нет 2 EMAS -5 85 Предзаказ 8 300
BD01O459888 33х294х276 32 Рукоятка с произвольным положением Нет 2 EMAS -5 85 Предзаказ 7 166
BD01O442058 145х395х300 50 Рукоятка с произвольным положением Нет 2 EMAS -5 85 8 194
BD01Q398906 180х455х500 200 Рукоятка с произвольным положением Нет 2 KB -15 95 15 908
BD01Q398904 56х400х395210 150 Рукоятка с фиксацией положения Нет 2 KB -15 95 10 034
BD01Q398901 205х400х375 125 Рукоятка с фиксацией положения Нет 2 KB -15 95 9 357
BD01Q398899 200х365х295 100 Рукоятка с фиксацией положения Нет 2 KB -15 95 6 466
BD01Q398898 196х360х295 80 Рукоятка с фиксацией положения Нет 2 KB -15 95 5 724
BD01Q398852 196х325х265 65 Рукоятка с фиксацией положения Нет 2 KB -15 95 5 479
BD01Q398850 196х330х240 50 Рукоятка с фиксацией положения Нет 2 KB -15 95 5 257
BD01Q398849 33х258х215 40 Рукоятка с фиксацией положения Нет 2 KB -15 95 Предзаказ 4 775
BD01Q398848 33х254х212 32 Рукоятка с фиксацией положения Нет 2 KB -15 95 Предзаказ 4 484
BD01L108844 60х439х508 200 Рукоятка с произвольным положением Нет 1 Schneider Electric -15 95 Предзаказ 15 144
BD01L79593 52х334х331 100 Рукоятка с фиксацией положения Нет 2 Schneider Electric -15 95 Предзаказ 12 070
BD01L128294 56х405х381 125 Рукоятка с фиксацией положения Нет 1 Schneider Electric -15 95 Предзаказ 9 382
BD01L100425 56х418х401 150 Рукоятка с фиксацией положения Нет 1 Schneider Electric -15 95 Предзаказ 10 097
BD01L100423 52х334х331 100 Рукоятка с фиксацией положения Нет 1 Schneider Electric -15 95 Предзаказ 8 668
BD01L100420 46х322х295 80 Рукоятка с фиксацией положения Нет 1 Schneider Electric -15 95 Предзаказ 7 884
BD01L100320 56х418х401 150 Рукоятка с фиксацией положения Нет 2 Schneider Electric -15 95 Предзаказ 13 500
BD01L200849 56х418х401 150 Рукоятка с фиксацией положения Нет 1 Schneider Electric -15 95 Предзаказ 10 097
BD01L103079 46х274х253 65 Рукоятка с фиксацией положения Нет 2 Schneider Electric -15 95 Предзаказ 11 102
BD01L107891 60х439х508 200 Рукоятка с произвольным положением Нет 2 Schneider Electric -15 95 Предзаказ 18 547
BD01L223067 46х274х253 65 Рукоятка с фиксацией положения Нет 1 Schneider Electric -15 95 Предзаказ 7 700
BD01L345200 56х405х381 125 Рукоятка с фиксацией положения Нет 1 Schneider Electric -15 95 Предзаказ 9 382
BD01L92283 46х322х295 80 Рукоятка с фиксацией положения Нет 2 Schneider Electric -15 95 Предзаказ 11 286
BD01L98843 33х254х212 32 Рукоятка с фиксацией положения Нет 2 Schneider Electric -15 95 Предзаказ 10 816
BD01L98796 33х258х215 40 Рукоятка с фиксацией положения Нет 2 Schneider Electric -15 95 Предзаказ 10 816
BD01L98790 43х270х231 50 Рукоятка с фиксацией положения Нет 2 Schneider Electric -15 95 Предзаказ 10 918
BD01L124897 56х405х381 125 Рукоятка с фиксацией положения Нет 2 Schneider Electric -15 95 Предзаказ 12 784
BD01L139177 52х334х331 100 Рукоятка с фиксацией положения Нет 1 Schneider Electric -15 95 Предзаказ 8 668
BD01L139176 46х322х295 80 Рукоятка с фиксацией положения Нет 1 Schneider Electric -15 95 Предзаказ 7 884
BD01F120510 116х206х414 150 Редуктор Pro Gear 2 Pro Gear -15 95 19 898
BD01F120506 116х160х359 100 Редуктор Pro Gear 2 Pro Gear -15 95 17 761
BD01F131167 116х160х395 125 Редуктор Pro Gear 2 Pro Gear -15 95 Предзаказ 17 838
BD01F142239 116х160х292 65 Редуктор Pro Gear 2 Pro Gear -15 95 Предзаказ 16 444
BD01F125842 116х160х323 80 Редуктор Pro Gear 2 Pro Gear -15 95 Предзаказ 17 287
Предзаказ {{item.priceFormat}}
Дисковый поворотный затвор «Гранвэл» с концевыми выключателями PDF, 1.44 Мб PDF Технические характеристики и принцип действия
Прайс-лист XLSX, 656.04 Кб XLSX Прайс-лист «Трубопроводная арматура общепромышленного применения»

Дисковый поворотный затвор «Гранвэл»

Основные преимущества

  • класс герметичности А;
  • малый вес;
  • малая строительная длина;
  • низкая стоимость установки и обслуживания;
  • герметичное перекрытие потока в обоих направлениях;
  • с рабочей средой контактируют только две детали: седловое уплотнение и диск;
  • сменное седловое уплотнение.

Конструкция дискового поворотного затвора «Гранвэл»

Корпус

Конструкция корпуса подходит для большинства условий в промышленности. Для защиты от вредных внешних воздействий корпус имеет эпоксидное покрытие как снаружи, так и внутри. Рабочая среда с корпусом не контактирует.

Диск

Поворотный диск со сферической кромкой специально разработан для обеспечения оптимальных запорных и регулирующих характеристик затвора, имеет высокую абразивную и коррозионную стойкость. Сферическая рабочая поверхность диска тщательно отполирована, что обеспечивает герметичность, низкий момент, необходимый для поворота диска, а также продолжительный срок службы уплотнения.

Седловое уплотнение

Седловое уплотнение изготавливается из различных материалов, которые подходят для различных условий применения. Форма седлового уплотнения предусматривает наличие внешних колец, обеспечивающих герметичность при установке затвора между фланцами. Таким образом, отпадает необходимость использования дополнительных прокладок.

Сделано в АДЛ Сертификат соответствия техрегламенту
