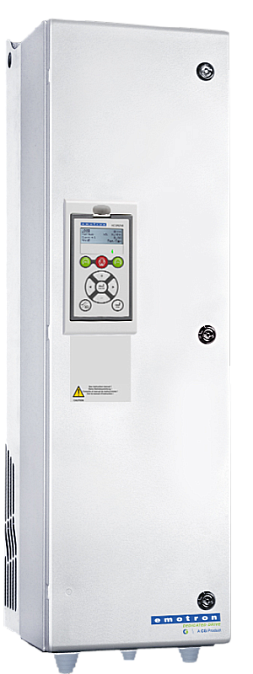

Преобразователи частоты Emotron серии VFX 2.1
Преобразователи VFX 2.1 NGD (New Generation Drive) — универсальные преобразователи частоты, разработанные для прецизионного управления скоростью асинхронных электродвигателей.
Инновационная технология прямого управления моментом DTC (Direct Torque Control), разработанная в 1998 году, позволяет использовать преобразователи VFX 2.1 для управления высокодинамичными механизмами, поддерживая высокий пиковый момент на малых скоростях, и обеспечивая мгновенный, но вместе с тем мягкий пуск и останов.
Сочетание прямого управления моментом, точного и мягкого управления скоростью, эффективного динамического торможения делает серию VFX 2.1 идеальной альтернативой дорогостоящим сервомеханизмам. Встроенный контроллер обеспечивает эффективную эксплуатацию за счет быстрой адаптации скорости к изменениям нагрузки.
Основные преимущества
- Прямое управление моментом (технология DTC).
- Встроенный ПИД-регулятор.
- Точное поддержание момента на низких частотах.
- Увеличение пикового момента двигателя — до 400 % от номинального.
- Поддержка улучшенного режима работы привода «V/Hz», обеспечивающего снижение шума двигателя и совместимость с синус-фильтром.
- Функция «Повышенная скорость» обеспечивает расширение диапазона выходной частоты и скорости двигателя.
- Функции управления синхронными двигателями с постоянными магнитами.
- Диапазон питающего напряжения +10/—15 % (ГОСТ Р 51317.2.4-2000).
- Встроенный фильтр EMC для всей линейки мощностей.
- Встроенный в плату управления вход источника резервного питания 24В.
- До 28 скоростей задания.
- Линейные и S-образные кривые разгона и торможения.
- Преодоление провалов напряжения.
- Большой спектр защит.
4 набора параметров.
- Функция управления механическим тормозом.
- Параметры в единицах процесса (м/с, т/ч и др.).
- Возможность отображения на стартовом дисплее информации о фактической скорости при подключении опциональной платы энкодера.
- Русифицированное меню, 4-строчная панель управления.
- Часы реального времени.
- Встроенный интерфейс RS485, протокол Modbus RTU.
- Полууправляемый выпрямитель для безопасного пуска/останова (выше 45 кВт).
- Улучшенная вентиляция ПЧ (оснащены охлаждающим вентилятором с управляемой скоростью).
- Защитное покрытие плат в исполнении IP20 до 200 кВт в стандартном исполнении.
Опции
- Вход для подключения PTC датчика.
- Крановые опции (блок управления грейфером, модуль синхронизации перемещения, плата кранового применения).
- Плата подключения цифрового датчика.
- Интерфейсы Ethernet, протоколы Modbus/TCP, Profinet IO, DeviceNet, EtherCAT, EtherNet/IP, CANopen.
- Панель управления с Bluetooth, панель управления с Wifi
- Блок рекуперации.
- Резистивные сборки.
- Платы управления с защитным покрытием (для исполнения IP54 опционально).
- Водяное охлаждение.
| Степень защиты IP |
IP20, IP54 |
| Мощность номинальная, кВт |
0.75 - 630 |
| Напряжение номинальное, В |
380 |
| Лифтовое применение |
Нет |
| Ток, А |
3, 4, 6, 8, 10, 13, 18, 25, 26, 30, 31, 36, 37, 45, 46, 58, 61, 72, 74, 88, 90, 109, 142, 146, 171, 175, 205, 210, 250, 293, 295, 365, 375, 430, 500, 600, 650, 1 150 |
| Наличие тормозного блока |
Нет, Да |
