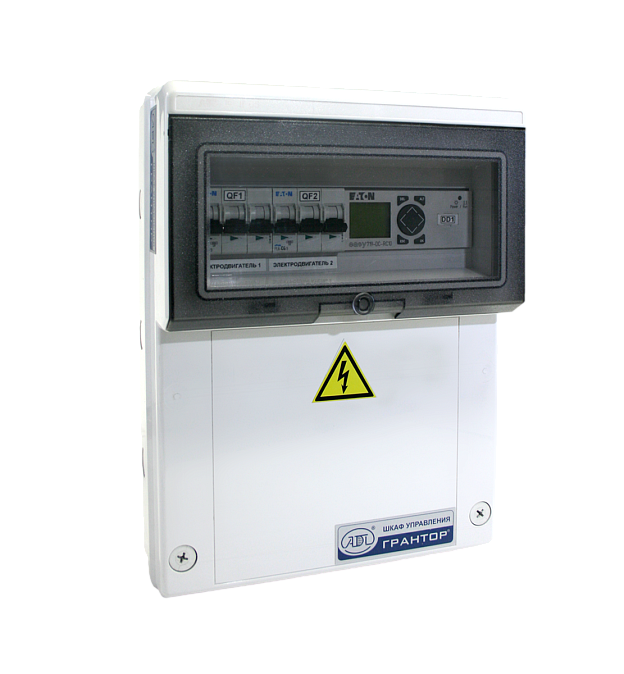

Шкаф управления многофункциональный, для циркуляционных и дренажных систем
Многофункциональные шкафы «Грантор» предназначены для управления дренажными насосами, циркуляционными насосами, станциями подъема, водоразборными емкостями (накопительными емкостями), канализационными насосными станциями (КНС) со стандартными асинхронными электродвигателями в соответствии с сигналами управления.
Главные особенности многофункционального шкафа управления:
- Выбор режимов работы: регулирование давления по дискретным или аналоговому сигналу, регулирование уровня по поплавкам или по аналоговому сигналу;
- Комплексная защита насосов и электродвигателей;
- Выбор режимов работы: «Автоматический» и «Ручной»;
- Дистанционное отключение насосов;
- Автоматическое взаимное резервирование электродвигателей;
- Защита от заклинивания (пробный пуск насосов, в режиме «Дренаж»);
- Периодическая смена электродвигателей по наработке;
- Защита корпуса IP65;
- Дистанционный пуск / остановка шкафа в автоматическом режиме;
- Расширенная диспетчеризация: режим работы шкафа, контроль каждого электродвигателя, состояние всей системы;
- Защита насосов от сухого хода;
- Защита электродвигателей со встроенными термоконтактами и терморезистивными датчиками температуры (РТС).
Опционально к многофункциональному шкафу управления добавляется защита от несанкционированного доступа.
Назначение ШУ |
Управление насосами |
Тип управления |
Управление по уровню |
Мощность номинальная, кВт |
2.2 - 7.5 |
Iмин, А |
0.1 - 6 |
Iмакс, А |
6 - 15.5 |
Исполнение корпуса |
УХЛ4 |
Функция плавного пуска (УПП) |
Нет |
Количество подключаемых электроприводов (для ШУ) |
2 |
T min окружающей среды, C |
0 |
T max окружающей среды, С |
40 |
