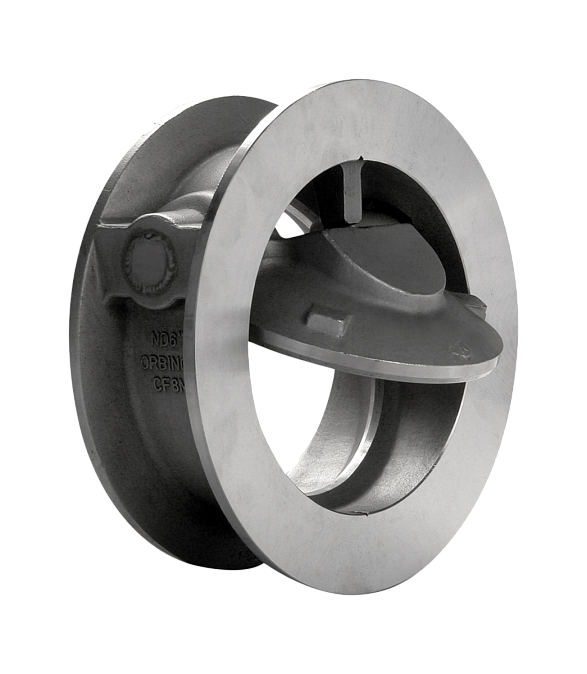

Клапаны обратные Orbinox серии RM
- DN 40-500 / PN 25-40 / Присоединение: М/Ф / Уплотнение: Металл по металлу / Запорный орган: Сталь нержавеющая / Корпус: Сталь нержавеющая
Распечатать
- Вид оборудования: Клапаны обратные
- Серия: RM
- Бренд: Orbinox
- Производитель: Orbinox valves international, S.L.
- Страна: Испания
- Область применения: ИТП, пароконденсатные системы, технологические процессы в промышленности, нефтегазовая промышленность, ЖКХ, малая энергетика, горнодобывающая промышленность, целлюлозно-бумажная промышленность, водоотведение и канализация
- Рабочая среда: агрессивные среды, сточные воды, вода, пищевые среды, бумажная пульпа, нейтральные жидкости
| Технические характеристики | |
|---|---|
DN: |
40 - 500 |
PN: |
25 - 40 |
Тип присоединения: |
М/Ф |
Материал корпуса: |
Сталь нержавеющая |
Материал запорного органа: |
Сталь нержавеющая |
Материал седлового уплотнения: |
Металл по металлу |
T min окружающей среды, °C: |
-40 |
T max рабочей среды, °С: |
250 |
Обратный клапан Orbinox серии RM
PDF, 401.49 Кб
PDF
Технические характеристики и принцип действия
Прайс-лист
XLSX, 656.04 Кб
XLSX
Прайс-лист «Трубопроводная арматура общепромышленного применения»
Обратный клапан RM, с поворотным диском (Orbinox, Испания) DN 40–900 (из нержавеющей стали)
Невозвратный обратный клапан с уплотнением «металл по металлу» и наклонным посадочным местом.
Основные преимущества
- малая строительная длина;
- минимальные потери давления;
- минимальное давление открытия;
- хорошая герметичность;
- быстродействие (наклонное посадочное место уменьшает рабочий ход запорного элемента);
- благодаря малому весу идеально подходит для монта-жа на подвесной трубопровод.
Дополнительные опции (под заказ)
- Контрбалансир с гасителем гидроудара (демпфером) или без него: обычно используется на насосных станциях для уменьшения эффекта гидроудара. Применение данных систем требует предварительного изучения характеристик установки. В этих случаях рекомендуется обращаться к специалистам компании АДЛ.
- Возвратная пружина — увеличивает скорость закрытия.
- Материалы. Возможно специсполнение из других материалов (AISI 317, 254 SMO, хастелой, титан и т. д.).
- Специсполнение. Возможно специсполнение в зависимости от применения, рабочего давления системы, требуемого диаметра и материала конструкции.
