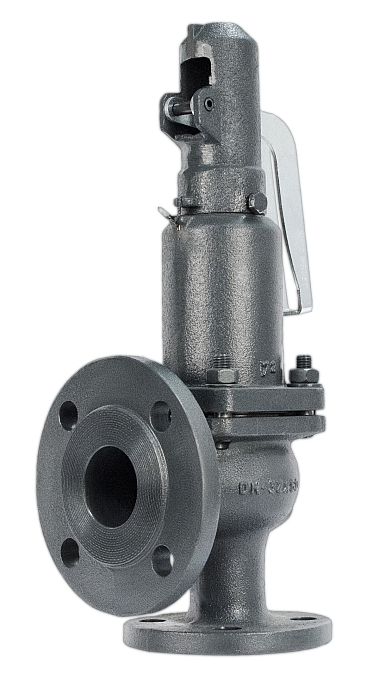

Предохранительный клапан «Прегран» КПП 496-ОН (Торговый Дом АДЛ, Россия)
Для жидкостей, пара и сжатого воздуха. Используется для защиты оборудования и трубопроводов от возрастания давления выше допустимого.
Тип клапана
Полноподъемный, пружинный, угловой, фланцевый, открытой конструкции.
Назначение
Клапан предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему. Применяется для защиты резервуаров, трубопроводов и оборудования систем тепло-, водо-, пароснабжения и др.
Присоединение
Фланцы по DIN, ANSI (класс 150, 300). За подробной технической информацией обращайтесь к инженерам компании АДЛ.
Примечание: настройка производится с шагом 0,01 МПа.
Вариант применения клапана «Прегран» КПП 496-ОН в схеме обвязки паро-воздушного калорифера
| Тип | Марка | Производитель |
|---|
| 1 | Сепаратор | «Гранстим» СПГ | Торговый Дом АДЛ (Россия) |
| 2 | Клапан запорный | «Гранвент» | Торговый Дом АДЛ (Россия) |
| 3 | Фильтр | IS | Торговый Дом АДЛ (Россия) |
| 4 | Регулирующий клапан | «Гранрег» КМ | Торговый Дом АДЛ (Россия) |
| 5 | Прерыватель вакуума | VBS | Торговый Дом АДЛ (Россия) |
| 6 | Манометр | - | - |
| 7 | Обратный клапан | «Гранлок» | Торговый Дом АДЛ (Россия) |
| 8 | Конденсатоотводчик | «Стимакс» | Торговый Дом АДЛ (Россия) |
| 9 | Воздухоотводчик | «Стимакс» | Торговый Дом АДЛ (Россия) |
| 10 | Смотровое стекло | «СС» | Торговый Дом АДЛ (Россия) |
| 11 | Предохранительный клапан | «Прегран» | Торговый Дом АДЛ (Россия) |
| 12 | Редукционный клапан | «КАТ» | Торговый Дом АДЛ (Россия) |
| Тип присоединения |
Ф/Ф |
| Давление настройки, бар |
0.5 - 0.7 |
| Материал корпуса |
Чугун |
| Диаметр номинальный входного патрубка, мм |
20 - 100 |
| T max рабочей среды, С |
300 |
| Диаметр номинальный выходного патрубка, мм |
32 - 150 |
