Kv, м3/ч: 43-7 000 / С электронным управлением / Присоединение: Ф/Ф / PN 16-25 / DN 40-800 / Корпус: Чугун высокопрочный

Характеристики

Бренд:

Гранрег

Вид оборудования:

Клапаны регулирующие

Производитель:

ООО "Торговый Дом АДЛ"

Серия:

КАТ10/16

Страна:

Россия

Все характеристики и описание

Область применения:

водоснабжение, пожаротушение

Рабочая среда:

вода

Документация

Под заказ*

Добавить в корзину

Отправить запрос

*Для заказа данного оборудования вы можете направить запрос на просчет или оформить покупку через корзину.

Наш инженер свяжется с Вами для уточнения требуемых параметров оборудования.

Конечная стоимость будет указана в подготовленном КП.

Доставка в любой регион России и СНГ

Гарантия от 12 месяцев

Регулирующие клапаны с пилотным управлением серии КАТ 10/20 PDF, 1.07 Мб PDF Технические характеристики и принцип действия

Прайс-лист XLSX, 89.1 Кб XLSX Прайс-лист «Регулирующие клапаны прямого действия»

Регулирующие клапаны с пилотным управлением КАТ10, КАТ20 для жидких неагрессивных сред t° до +80 °С (Торговый Дом АДЛ, Россия)

Клапаны серии КАТ10 (КАТ20) — новейшая линия клапанов с пилотным управлением. Клапаны созданы в соответствии с требованиями к особо ответственным системам водоснабжения.

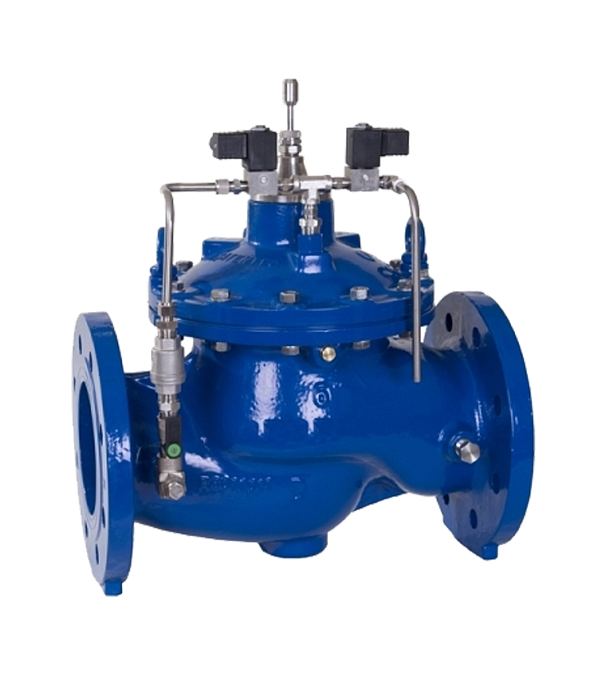

Клапаны с электронным управлением КАТ 10/16

Клапан управляется контроллером и позволяет дистанционно задавать начало/окончание работы по времени, контролировать количество воды, автоматически изменять установочные параметры, точно выполнять все функции, перечисленные выше.

Характеристики клапанов

класс герметичности А;
возможность регулирования потока среды при расходах, близких к нулю, при этом нет необходимости в установке специальных устройств, например, дроссельных клапанов, байпасных кранов и т.д.;
обеспечение минимальных потерь давления при полностью открытом клапане;
расположение верхней направляющей штока вне проточной части исключает засорение данного узла и позволяет обеспечить надежную работу клапана без заклиниваний;
отсутствие дополнительных уплотнений по штоку;
встроенный фильтр с автоматической промывкой в пилотной обвязке позволяет увеличить срок службы и надежность клапана в целом;
возможность комплектации клапанов обвязкой, необходимой для выполнения задач именно под требования вашей системы;
ремонтопригодность и простота в обслуживании в условиях неспециализированной мастерской.

Особенности конструкции

корпус клапана изготавливается из высокопрочного чугуна, устойчивого к большим механическим и гидравлическим нагрузкам;
стандартный клапан с одиночной камерой управления обеспечивает бесперебойную работу и точное регулирование. Если возникает необходимость в двойной камере управления, устанавливается дополнительный разделительный диск без демонтажа клапана из трубопровода;
седло, плунжер и направляющие могут быть выполнены из нержавеющей стали или алюминиево-бронзового сплава;
возможность комплектации клапанов дополнительным устройством, обеспечивающим снижение скорости закрытия для предотвращения гидравлических ударов;
механический индикатор положения;
все присоединения для подключения пилотной обвязки выполнены из нержавеющей стали.

Сделано в АДЛ

DN	40 - 800
PN	16 - 25
Тип присоединения	Ф/Ф
Тип клапана	С электронным управлением
Тип корпуса	Прямой
Тип управления	Прямого действия
Kv, м3/ч	43 - 7000
Материал корпуса	Чугун высокопрочный
Материал мембраны	NBR
Материал седлового уплотнения	NBR
Давление настройки минимальное, бар	1
Давление настройки максимальное, бар	10
T min рабочей среды, C	-10
T max рабочей среды, С	130 (по запросу) - 80
T min окружающей среды, C	-10
T max окружающей среды, С	80
