Вентили запорные Гранвент KV16

Array
(
    [0] => ARTIKUL
    [1] => GABARITY
    [2] => DN
    [3] => KV_M3_CH
)

Array
(
    [3] => Array
        (
            [0] => ARTIKUL
            [1] => GABARITY
            [2] => DN
            [3] => KV_M3_CH
        )

    [1] => Array
        (
            [0] => VID_OBORUDOVANIYA
            [1] => SERIYA
            [2] => BREND
            [3] => PROIZVODITEL
            [4] => STRANA
            [5] => OBLAST_PRIMENENIYA
            [6] => RABOCHAYA_SREDA
        )

    [2] => Array
        (
            [0] => DN
            [1] => PN
            [2] => TIP_PRISOEDINENIYA
            [3] => KV_M3_CH
            [4] => TIP_UPRAVLENIYA
            [5] => KORPUS
            [6] => MATERIAL_MEMBRANY
            [7] => MATERIAL_SEDLOVOGO_UPLOTNENIYA
            [8] => MATERIAL_UPLOTNENIYA_PO_SHTOKU
            [9] => T_MIN_RABOCHEY_SREDY_C
            [10] => T_MAX_RABOCHEY_SREDY_S
        )

)

DN 15-200 / PN 16 / Присоединение: Ф/Ф / Kv, м3/ч: 5,9-690 / Корпус: Чугун серый / Уплотнение штока: Графит

Характеристики

Вид оборудования:

Вентили запорные

Серия:

KV16

Бренд:

Гранвент

Производитель:

ООО "Торговый Дом АДЛ"

Страна:

Россия

Все характеристики и описание

Область применения:

водоснабжение, отопление и теплоснабжение, пароконденсатные системы

Рабочая среда:

вода, пар

Документация

В наличии

Доступно 4930 ед. товара

Выбрать модификацию

Задать вопрос

Доставка в любой регион России и СНГ

Гарантия от 12 месяцев

Цены обновлены: 27.04.2022 02:25:54

Артикул	Габариты (с упаковкой)	DN Выбрать 15 20 25 32 40 50 65 80 100 125 150 200	Kv м3/ч Выбрать 5.9 7.4 13 18 30 41 79 115 181 225 364 690	Наличие	Цена с НДС, руб.	Количество		Купить
Артикул	Габариты (с упаковкой)	DN	Kv м3/ч	Наличие	Цена с НДС, руб.
BO02B102838	600х410х620	200	690	29	45 606 45606 RUB
BO02B102837	480х370х580	150	364	73	28 841 28841 RUB
BO02B102836	400х360х530	125	225	2	22 819 22819 RUB
BO02B102835	345х280х440	100	181	276	14 844 14844 RUB
BO02B102834	310х200х410	80	115	224	11 426 11426 RUB
BO02B102833	285х185х360	65	79	229	8 496 8496 RUB
BO02B102832	230х165х320	50	41	1124	6 576 6576 RUB
BO02B102831	200х152х295	40	30	628	4 786 4786 RUB
BO02B102830	175х140х280	32	18	871	3 972 3972 RUB
BO02B102829	155х115х235	25	13	587	2 539 2539 RUB
BO02B102828	150х105х215	20	7.4	218	2 181 2181 RUB
BO02B102822	130х100х210	15	5.9	669	1 888 1888 RUB
				Предзаказ	{{item.priceFormat}}	- +	Товар добавлен в корзину: 1 шт. Всего товаров в корзине: 1 Продолжить покупки Оформить заказ	Отправить запрос

Вентили запорные «Гранвент» серия KV16 PDF, 147.56 Кб PDF Технические характеристики и принцип действия

Прайс-лист XLSX, 293.69 Кб XLSX Прайс-лист «Оборудование для пароконденсатных систем»

Прайс-лист PDF, 1.33 Мб PDF Распродажный прайс-лист «Специальное предложение»

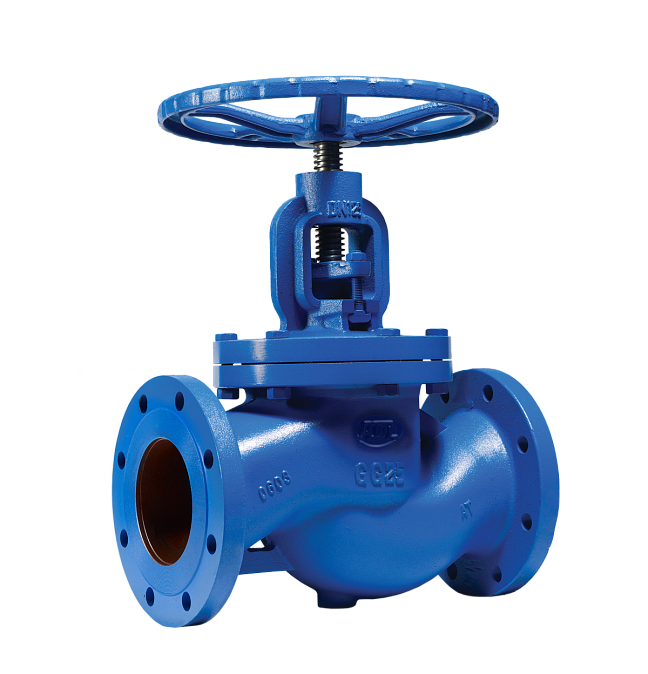

Вентиль запорный чугунный сальниковый фланцевый «Гранвент» серия KV16 DN 15–200, PN 1,6 МПа, t°макс. +300 °C (Торговый Дом АДЛ, Россия)

Применение

Для пара, горячей и холодной воды в системах тепло- и водоснабжения.

Установка

Произвольно, направление потока должно совпадать со стрелкой на корпусе. Перед установкой вентиля внутренние полости системы должны быть очищены от грязи, окалины, песка и других посторонних частиц, т. к. в этом случае могут быть повреждены поверхности седла и диска, что может повлечь нарушение герметичности вентиля.

Примечания

Вентили KV16 поставляются с седловым уплотнением «металл по металлу». Уплотнением по штоку является сальник. Данный тип клапана в процессе работы требует сервисного обслуживания в виде замены сальниковой набивки. Фланцевое присоединение согласно стандарту DIN 2501 (DIN 2633 на PN 1,6 МПа) / EN1092-1. Возможно использование ответных фланцев российского производства согласно ГОСТ 12820-80, 12821-80 на PN 1,6 МПа.

Сделано в АДЛ

DN	15 - 200
PN	16
Тип присоединения	Ф/Ф
Kv, м3/ч	5.9 - 690
Тип управления	Штурвал
Материал корпуса	Чугун серый
Материал мембраны	Нет
Материал седлового уплотнения	Металл по металлу
Материал уплотнения по штоку	Графит
T min рабочей среды, C	-10
T max рабочей среды, С	300
