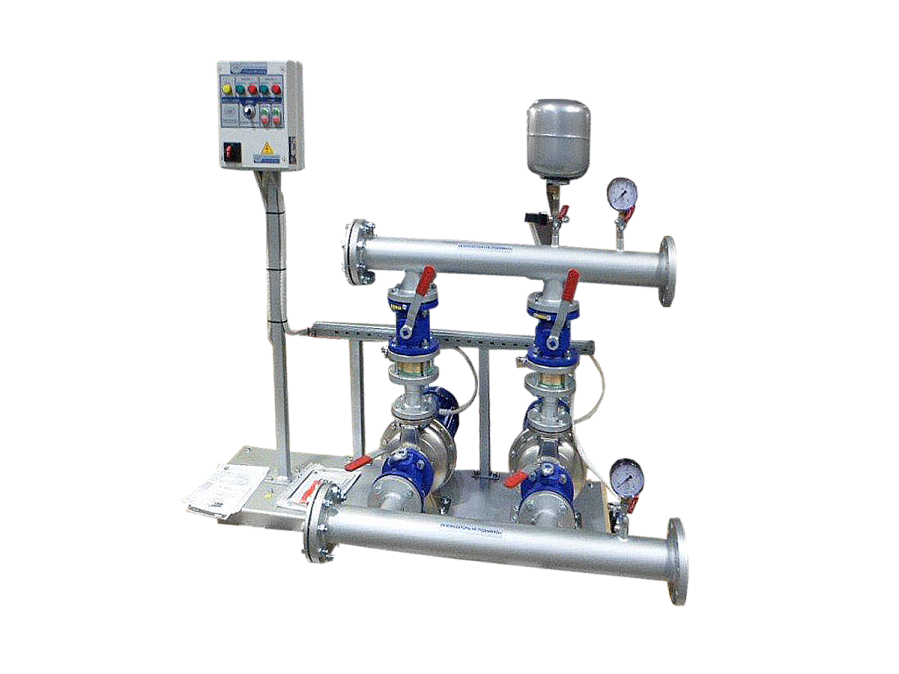

Установки насосные Гранфлоу УНВ2 3М РР

  • Подача Q, м3/ч: 36-264 / Напор H, м: 19-72 / Рабочее давление, бар: 10 / Кол-во насосов: 2 / T max, °С: 70
Распечатать
  • Вид оборудования: Установки насосные
  • Серия: УНВ 3M
  • Бренд: Гранфлоу
  • Производитель: ООО "Торговый Дом АДЛ"
  • Страна: Россия
  • Область применения: отопление и теплоснабжение, водоснабжение, пожаротушение, водоотведение и канализация, кондиционирование и вентиляция, водоочистка и водоподготовка, бытовое применение, нефтегазовая промышленность, нефть и газ, ЖКХ, малая энергетика, химическая промышленность, нефтедобывающая и нефтеперерабатывающая промышленности
  • Рабочая среда: химически агрессивная жидкость, абразивная жидкость, агрессивные среды, сточные воды, конденсат, вода, вода условно чистая, пропиленгликоль, этиленгликоль
Технические характеристики
Максимальная подача Q, м3/ч:
36 - 264
Максимальный напор H, м:
19 - 72
Максимальное рабочее давление, бар:
10
Частота вращения электродвигателя, об./мин:
2900
Сетевое напряжение, В:
380
Количество насосов:
2
Тип системы:
Водоснабжение (ГВС, ХВС)
Тип регулирования:
РР
Тип перекачиваемой жидкости:
Чистая вода
T max перекачиваемой среды, °С:
70
T max окружающей среды, °С:
50
Цены обновлены:
Артикул
Габариты
(с упаковкой)
Маркировка
Максимальная подача Q
м3/ч
Максимальный напор H
м
Наличие
Цена
с НДС, руб.
Артикул
Габариты
(с упаковкой)
Маркировка
Максимальная подача Q
м3/ч
Максимальный напор H
м
Наличие Цена
с НДС, руб.
NM01A24122 2140х1269х1610 ГРАНФЛОУ УНВ 2 3М 65-200 22,0 кВт РР 100 мм 264 67 Предзаказ 1 078 922
NM01A30227 2140х1169х1610 ГРАНФЛОУ УНВ 2 3М 65-200 18,5 кВт РР 100 мм 264 60 Предзаказ 1 029 303
NM01A31152 2200х1200х1700 ГРАНФЛОУ УНВ 2 3М 50-200 9,2 кВт РР 80 мм 144 53 Предзаказ 674 602
NM01A25072 1888х1025х1510 ГРАНФЛОУ УНВ 2 3М 50-160 7,5 кВт РР 80 мм 144 40 Предзаказ 591 039
NM01A19462 2100х1800х1800 ГРАНФЛОУ УНВ 2 3М 40-200 5,5 кВт РР 80 мм 84 47 Предзаказ 570 411
NM01A24332 1963х1083х1510 ГРАНФЛОУ УНВ 2 3М 40-200 11 кВт РР 80 мм 84 72 Предзаказ 695 563
NM01A25974 1550х1000х1800 ГРАНФЛОУ УНВ 2 3М 40-160 4,0 кВт РР 80 мм 84 40 Предзаказ 520 235
NM01A23070 1500х1100х1300 ГРАНФЛОУ УНВ 2 3М 40-160 3,0 кВт РР 80 мм 84 31 Предзаказ 498 493
NM01A20575 1800х1000х1550 ГРАНФЛОУ УНВ 2 3М 40-125 2,2 кВт РР 80 мм 84 27 Предзаказ 479 815
NM01A70116 1745х914х1420 ГРАНФЛОУ УНВ 2 3М 40-125 1,5 кВт РР 80 мм 84 20 Предзаказ 476 749
NM01A80990 1850х1006х1470 ГРАНФЛОУ УНВ 2 3М 32-200 7,5 кВт РР 65 мм 54 70 Предзаказ 530 223
NM01A77015 1850х949х1470 ГРАНФЛОУ УНВ 2 3М 32-200 5,5 кВт РР 65 мм 36 70 Предзаказ 518 514
NM01A20794 1800х1250х1550 ГРАНФЛОУ УНВ 2 3М 32-200 4,0 кВт РР 65 мм 43 55 Предзаказ 490 360
NM01A17028 1750х1000х1700 ГРАНФЛОУ УНВ 2 3М 32-200 3,0 кВт РР 65 мм 40 44 Предзаказ 480 604
NM01A17850 1500х1000х1800 ГРАНФЛОУ УНВ 2 3М 32-160 2,2 кВт РР 65 мм 40 37 Предзаказ 434 608
NM01A75761 900х1500х1800 ГРАНФЛОУ УНВ 2 3М 32-160 1,5 кВт РР 65 мм 40 30 Предзаказ 429 591
NM01A20981 1450х881х1385 ГРАНФЛОУ УНВ 2 3М 32-125 1,1 кВт РР 65 мм 40 22 Предзаказ 421 786
NM01A91647 1200х1850х1500 ГРАНФЛОУ УНВ 2 3М 65-160 11 кВт РР 100 мм 264 40 Предзаказ 778 335
NM01A96803 1530х1420х1650 ГРАНФЛОУ УНВ 2 3М 65-200 15 кВт РР 100 мм 252 54 Предзаказ 960 112
NM01A85493 1750х1100х1800 ГРАНФЛОУ УНВ 2 3М 50-160 5,5 кВт РР 80 мм 144 33 Предзаказ 579 889
NM01A110995 1770х934х1505 ГРАНФЛОУ УНВ 2 3М 50-125 2,2 кВт РР 80 мм 120 19 Предзаказ 489 294
NM01A106818 1750х1000х1775 ГРАНФЛОУ УНВ 2 3М 50-125 3,0 кВт РР 80 мм 144 22 Предзаказ 501 558
NM01A91407 1700х1300х1800 ГРАНФЛОУ УНВ 2 3М 40-200 7,5 кВт РР 80 мм 84 58 Предзаказ 581 562
NM01A122898 1800х1200х1750 ГРАНФЛОУ УНВ 2 3М 65-160 7,5 кВт РР 100 мм 240 32 Предзаказ 672 289
NM01A101446 1906х1230х1530 ГРАНФЛОУ УНВ 2 3М 50-200 15 кВт РР 80 мм 144 72 Предзаказ 852 651
NM01A97560 1670х1100х1650 ГРАНФЛОУ УНВ 2 3М 50-200 11 кВт РР 80 мм 144 59 Предзаказ 689 431
NM01A143431 1950х1300х1600 ГРАНФЛОУ УНВ 2 3М 65-160 15 кВт РР 100 мм 264 48 Предзаказ 937 254
NM01A143429 1980х1128х1590 ГРАНФЛОУ УНВ 2 3М 65-160 9,2 кВт РР 100 мм 240 36 Предзаказ 762 550
NM01A143428 1780х1073х1560 ГРАНФЛОУ УНВ 2 3М 65-125 7,5 кВт РР 100 мм 240 32 Предзаказ 664 214
NM01A143427 1656х1100х1780 ГРАНФЛОУ УНВ 2 3М 65-125 5,5 кВт РР 100 мм 228 27 Предзаказ 652 785
NM01A143426 1780х1016х1530 ГРАНФЛОУ УНВ 2 3М 65-125 4,0 кВт РР 100 мм 216 22.5 Предзаказ 619 891
NM01A87127 1755х1000х1775 ГРАНФЛОУ УНВ 2 3М 50-125 4,0 кВт РР 80 мм 144 27 Предзаказ 522 465
Предзаказ {{item.priceFormat}}
Насосные установки «Гранфлоу» для водоснабжения с насосами 3M PDF, 2.66 Мб PDF Управление и диаграммы характеристик
Прайс-лист XLSX, 643 Кб XLSX Прайс-лист «Насосное оборудование»

Насосные станции «Гранфлоу» УНВ 3M

Конструкция и объем поставки

  • От 1 до 6 центробежных вертикальных многоступенчатых насосов DPV (DP-Pumps, Нидерланды), гидравлическая часть которых выполнена из нержавеющей стали.
  • Насосы устанавливаются на общей плите-основании, изготовленной из стали.
  • На входе каждого насоса установлен запорный клапан, а на выходе — обратный и запорный клапаны.
  • Установка включает в себя мембранный бак емкостью 8–24 л для защиты от гидроударов при пуске. Корпус бака изготовлен из стали, мембрана — из бутила.
  • На входе и на выходе установки установлены всасывающий и напорный коллекторы из нержавеющей стали.
  • На напорной магистрали установлены реле давления или датчик давления (если установка имеет частотное регулирование), которые обеспечивают автоматическую работу установки.
  • Для предотвращения работы насосной установки «всухую» в ее состав входит реле защиты от «сухого» хода.
  • Манометры на всасывающей и напорной магистралях.
  • Электрический шкаф управления «Грантор» с релейным или частотным регулированием.
  • Установка поставляется полностью собранной, настроенной и проверенной на заводе, необходимо лишь подсоединить ее к трубопроводу и подключить к электросети.

Система контроля качества, применяемая на предприятии-изготовителе, включает в себя как тестирование установки в целом, так и тестирование комплектующих, что позволяет значительно повысить надежность насосных установок. Отличительными особенностями насосных установок «Гранфлоу» являются:

  • Низкое энергопотребление;
  • Высокая степень надежности;
  • Простота в обслуживании и компактность.
