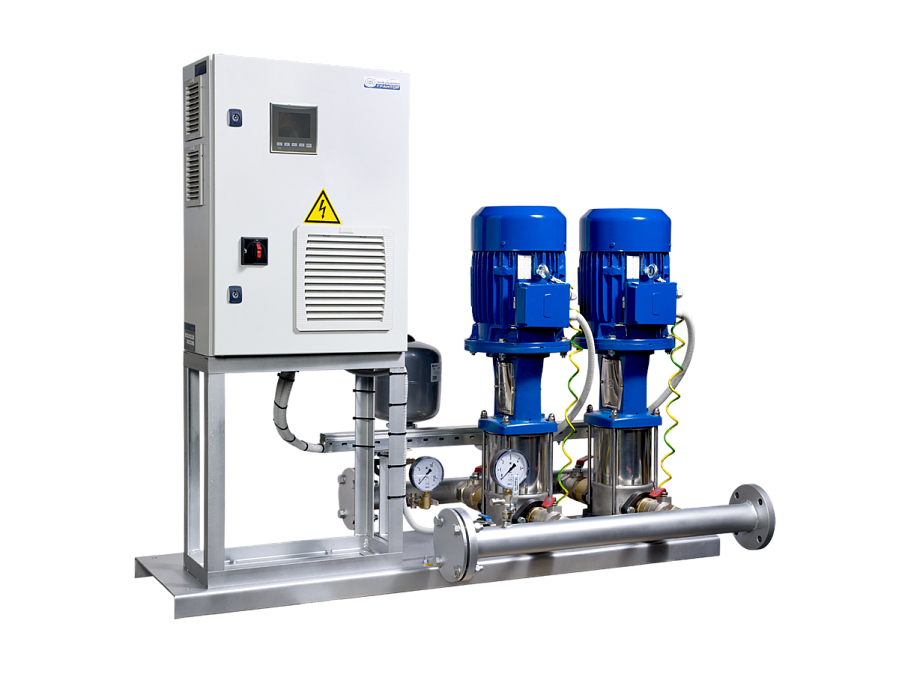

Установки насосные Гранфлоу УНВ2 DPV ЧР/К

  • Подача Q, м3/ч: 6,6-108 / Напор H, м: 5-256 / Рабочее давление, бар: 10-166 / Кол-во насосов: 2 / T max, °С: 70
Распечатать
  • Вид оборудования: Установки насосные
  • Серия: УНВ DPV
  • Бренд: Гранфлоу
  • Производитель: ООО "Торговый Дом АДЛ"
  • Страна: Россия
  • Область применения: отопление и теплоснабжение, водоснабжение, ЖКХ, малая энергетика
  • Рабочая среда: вода, вода условно чистая
Технические характеристики
Максимальная подача Q, м3/ч:
6.6 - 108
Максимальный напор H, м:
5 - 256
Максимальное рабочее давление, бар:
10 - 166
Частота вращения электродвигателя, об./мин:
1450 - 2900
Сетевое напряжение, В:
380
Количество насосов:
2
Тип системы:
Водоснабжение (ГВС, ХВС)
Тип регулирования:
ЧР/К
Тип перекачиваемой жидкости:
Чистая вода
T max перекачиваемой среды, °С:
70
T max окружающей среды, °С:
50
Цены обновлены:
Артикул
Габариты
(с упаковкой)
Маркировка
Максимальная подача Q
м3/ч
Максимальный напор H
м
Максимальное рабочее давление
бар
Частота вращения электродвигателя
об./мин
Наличие
Цена
с НДС, руб.
Артикул
Габариты
(с упаковкой)
Маркировка
Максимальная подача Q
м3/ч
Максимальный напор H
м
Максимальное рабочее давление
бар
Частота вращения электродвигателя
об./мин
Наличие Цена
с НДС, руб.
NM02A214361 1850х1300х1405 ГРАНФЛОУ УНВ 2 DPV 25/5 4P 1,1 кВт ЧР/К 80 мм 35 25 10 1450 Предзаказ 982 137
NM02A214360 1750х1300х1405 ГРАНФЛОУ УНВ 2 DPV 25/4 4P 1,1 кВт ЧР/К 80 мм 35 20 10 1450 Предзаказ 940 935
NM02A214358 1750х1300х1405 ГРАНФЛОУ УНВ 2 DPV 25/3 4P 1,1 кВт ЧР/К 80 мм 35 15 10 1450 Предзаказ 916 587
NM02A214357 1750х1300х1405 ГРАНФЛОУ УНВ 2 DPV 25/2 4P 1,1 кВт ЧР/К 80 мм 35 10 10 1450 Предзаказ 890 716
NM02A214356 1750х1300х1405 ГРАНФЛОУ УНВ 2 DPV 25/1 4P 1,1 кВт ЧР/К 80 мм 35 5 10 1450 Предзаказ 868 564
NM02A214353 1850х1300х1605 ГРАНФЛОУ УНВ 2 DPV 25/12 2P 22 кВт ЧР/К 80 мм 70 247 25 2900 Предзаказ 1 933 230
NM02A214352 1850х1300х1605 ГРАНФЛОУ УНВ 2 DPV 25/11 2P 18,5 кВт ЧР/К 80 мм 70 226 25 2900 Предзаказ 1 817 024
NM02A214351 1850х1300х1605 ГРАНФЛОУ УНВ 2 DPV 25/10 2P 18,5 кВт ЧР/К 80 мм 70 205 25 2900 Предзаказ 1 777 238
NM02A214350 1850х1300х1650 ГРАНФЛОУ УНВ 2 DPV 25/9 2P 15 кВт ЧР/К 80 мм 70 185 25 2900 Предзаказ 1 639 468
NM02A214349 1850х1300х1650 ГРАНФЛОУ УНВ 2 DPV 25/8 2P 15 кВт ЧР/К 80 мм 70 165 25 2900 Предзаказ 1 615 989
NM02A214347 1850х1300х1605 ГРАНФЛОУ УНВ 2 DPV 25/7 2P 15 кВт ЧР/К 80 мм 70 145 16 2900 Предзаказ 1 580 183
NM02A214346 1850х1300х1605 ГРАНФЛОУ УНВ 2 DPV 25/6 2P 11 кВт ЧР/К 80 мм 70 124 16 2900 Предзаказ 1 399 296
NM02A214345 1650х1300х1600 ГРАНФЛОУ УНВ 2 DPV 25/5 2P 11 кВт ЧР/К 80 мм 70 104 16 2900 Предзаказ 1 378 118
NM02A214343 1300х1800х1600 ГРАНФЛОУ УНВ 2 DPV 25/3 2P 5,5 кВт ЧР/К 80 мм 70 62 10 2900 Предзаказ 1 137 696
NM02A214342 1800х1300х1500 ГРАНФЛОУ УНВ 2 DPV 25/2 2P 4,0 кВт ЧР/К 80 мм 70 41 10 2900 Предзаказ 1 006 398
NM02A214341 1750х1300х1405 ГРАНФЛОУ УНВ 2 DPV 25/1 2P 2,2 кВт ЧР/К 80 мм 70 20 10 2900 Предзаказ 882 505
NM02A127459 1550х700х1580 ГРАНФЛОУ УНВ 2 DPV 2/2 0,37 кВт ЧР/К 32 мм 6.6 21 10 2900 Предзаказ 483 946
NM02A141318 1500х800х1405 ГРАНФЛОУ УНВ 2 DPV 4/26 4,0 кВт ЧР/К 40 мм 13 234 25 2900 Предзаказ 826 109
NM02A127167 1500х1100х1405 ГРАНФЛОУ УНВ 2 DPV 6/26 5,5 кВт ЧР/К 40 мм 18 256 25 2900 Предзаказ 996 300
NM02A127166 1500х1100х1405 ГРАНФЛОУ УНВ 2 DPV 6/24 5,5 кВт ЧР/К 40 мм 18 236 25 2900 Предзаказ 974 041
NM02A127165 1500х1100х1405 ГРАНФЛОУ УНВ 2 DPV 6/22 5,5 кВт ЧР/К 40 мм 18 216 25 2900 Предзаказ 964 142
NM02A127164 1500х1100х1405 ГРАНФЛОУ УНВ 2 DPV 6/20 5,5 кВт ЧР/К 40 мм 18 197 25 2900 Предзаказ 954 241
NM02A127163 1500х1050х1405 ГРАНФЛОУ УНВ 2 DPV 6/18 4,0 кВт ЧР/К 40 мм 18 175 25 2900 Предзаказ 828 166
NM02A127162 1500х780х1405 ГРАНФЛОУ УНВ 2 DPV 6/16 4,0 кВт ЧР/К 40 мм 16 155 166 2900 Предзаказ 801 647
NM02A127161 1500х780х1405 ГРАНФЛОУ УНВ 2 DPV 6/14 3,0 кВт ЧР/К 40 мм 18 136 16 2900 Предзаказ 698 990
NM02A127160 1500х780х1405 ГРАНФЛОУ УНВ 2 DPV 6/12 3,0 кВт ЧР/К 40 мм 18 117 16 2900 Предзаказ 687 227
NM02A127159 1500х780х1405 ГРАНФЛОУ УНВ 2 DPV 6/11 3,0 кВт ЧР/К 40 мм 18 107 16 2900 Предзаказ 682 950
NM02A127158 1555х705х1585 ГРАНФЛОУ УНВ 2 DPV 6/10 2,2 кВт ЧР/К 40 мм 18 94 10 2900 Предзаказ 644 902
NM02A127155 1500х780х1405 ГРАНФЛОУ УНВ 2 DPV 6/9 2,2 кВт ЧР/К 40 мм 18 86 10 2900 Предзаказ 636 005
NM02A127154 1550х700х1550 ГРАНФЛОУ УНВ 2 DPV 6/8 2,2 кВт ЧР/К 40 мм 18 76 10 2900 Предзаказ 629 752
NM02A127153 1800х800х1650 ГРАНФЛОУ УНВ 2 DPV 6/7 1,5 кВт ЧР/К 40 мм 18 66 10 2900 Предзаказ 610 183
NM02A127152 1550х700х1600 ГРАНФЛОУ УНВ 2 DPV 6/6 1,5 кВт ЧР/К 40 мм 18 57 10 2900 Предзаказ 605 061
NM02A127151 1600х800х1550 ГРАНФЛОУ УНВ 2 DPV 6/5 1,1 кВт ЧР/К 40 мм 18 47 10 2900 Предзаказ 577 005
NM02A127149 1500х700х1550 ГРАНФЛОУ УНВ 2 DPV 6/3 0,75 кВт ЧР/К 40 мм 18 28 10 2900 Предзаказ 544 021
NM02A127148 1450х700х1500 ГРАНФЛОУ УНВ 2 DPV 6/2 0,37 кВт ЧР/К 40 мм 18 18 10 2900 Предзаказ 527 419
NM02A127122 1500х780х1408 ГРАНФЛОУ УНВ 2 DPV 4/22 4,0 кВт ЧР/К 40 мм 13 199 25 2900 Предзаказ 794 024
NM02A127121 1500х780х1405 ГРАНФЛОУ УНВ 2 DPV 4/20 3,0 кВт ЧР/К 40 мм 13 180 25 2900 Предзаказ 696 056
NM02A127120 1500х780х1405 ГРАНФЛОУ УНВ 2 DPV 4/18 3,0 кВт ЧР/К 40 мм 13 163 25 2900 Предзаказ 680 933
NM02A127119 1500х780х1405 ГРАНФЛОУ УНВ 2 DPV 4/16 3,0 кВт ЧР/К 32 мм 13 144 16 2900 Предзаказ 661 544
NM02A127118 1500х780х1405 ГРАНФЛОУ УНВ 2 DPV 4/14 2,2 кВт ЧР/К 32 мм 13 123 16 2900 Предзаказ 617 824
NM02A127117 1500х780х1405 ГРАНФЛОУ УНВ 2 DPV 4/11 2,2 кВт ЧР/К 32 мм 13 97 10 2900 Предзаказ 600 900
NM02A127116 1500х780х1405 ГРАНФЛОУ УНВ 2 DPV 4/10 1,5 кВт ЧР/К 32 мм 13 88 10 2900 Предзаказ 583 645
NM02A127115 1450х700х1500 ГРАНФЛОУ УНВ 2 DPV 4/9 1,5 кВт ЧР/К 32 мм 13 79 10 2900 Предзаказ 575 331
NM02A127114 1600х800х1550 ГРАНФЛОУ УНВ 2 DPV 4/6 1,1 кВт ЧР/К 32 мм 13 52 10 2900 Предзаказ 539 064
NM02A127113 1500х780х1405 ГРАНФЛОУ УНВ 2 DPV 2/30 2,2 кВт ЧР/К 40 мм 6.6 229 25 2900 Предзаказ 729 124
NM02A127112 1500х780х1405 ГРАНФЛОУ УНВ 2 DPV 2/28 2,2 кВт ЧР/К 40 мм 6.6 214 25 2900 Предзаказ 712 926
NM02A127111 1500х780х1405 ГРАНФЛОУ УНВ 2 DPV 2/26 2,2 кВт ЧР/К 40 мм 6.6 199 25 2900 Предзаказ 691 545
NM02A127110 1500х780х1405 ГРАНФЛОУ УНВ 2 DPV 2/24 2,2 кВт ЧР/К 40 мм 6.6 183 25 2900 Предзаказ 679 889
NM02A127109 1500х780х1405 ГРАНФЛОУ УНВ 2 DPV 2/22 2,2 кВт ЧР/К 40 мм 6.6 168 25 2900 Предзаказ 670 164
NM02A127108 1500х780х1405 ГРАНФЛОУ УНВ 2 DPV 2/20 1,5 кВт ЧР/К 32 мм 6.6 152 16 2900 Предзаказ 634 949
NM02A127107 1500х780х1405 ГРАНФЛОУ УНВ 2 DPV 2/18 1,5 кВт ЧР/К 32 мм 6.6 138 16 2900 Предзаказ 620 654
NM02A127106 1500х780х1405 ГРАНФЛОУ УНВ 2 DPV 2/16 1,5 кВт ЧР/К 32 мм 6.6 122 16 2900 Предзаказ 610 636
NM02A127105 1550х700х1580 ГРАНФЛОУ УНВ 2 DPV 2/14 1,1 кВт ЧР/К 32 мм 6.6 108 16 2900 Предзаказ 579 705
NM02A127104 1500х780х1405 ГРАНФЛОУ УНВ 2 DPV 2/12 1,1 кВт ЧР/К 32 мм 6.6 91 10 2900 Предзаказ 570 914
NM02A127103 1500х780х1405 ГРАНФЛОУ УНВ 2 DPV 2/11 1,1 кВт ЧР/К 32 мм 6.6 84 10 2900 Предзаказ 565 084
NM02A127102 1800х1000х1550 ГРАНФЛОУ УНВ 2 DPV 2/10 0,75 кВт ЧР/К 32 мм 6.6 77 10 2900 Предзаказ 536 060
NM02A127088 1000х2000х1500 ГРАНФЛОУ УНВ 2 DPV 2/9 0,75 кВт ЧР/К 32 мм 6.6 68 10 2900 Предзаказ 527 973
NM02A127087 1500х780х1405 ГРАНФЛОУ УНВ 2 DPV 2/7 0,55 кВт ЧР/К 32 мм 6.6 50 10 2900 Предзаказ 508 878
NM02A127086 1550х700х1580 ГРАНФЛОУ УНВ 2 DPV 2/4 0,37 кВт ЧР/К 32 мм 6.6 36 10 2900 Предзаказ 491 751
NM02A125061 1540х800х1570 ГРАНФЛОУ УНВ 2 DPV 4/2 0,37 кВт ЧР/К 32 мм 13 18 10 2900 Предзаказ 486 433
NM02A125052 1530х698х1577 ГРАНФЛОУ УНВ 2 DPV 4/3 0,55 кВт ЧР/К 32 мм 13 24 10 2900 Предзаказ 491 414
NM02A124791 1550х700х1600 ГРАНФЛОУ УНВ 2 DPV 6/4 1,1 кВт ЧР/К 40 мм 18 38 10 2900 Предзаказ 571 845
NM02A124363 1550х700х1580 ГРАНФЛОУ УНВ 2 DPV 4/4 0,55 кВт ЧР/К 32 мм 13 32 10 2900 Предзаказ 495 866
NM02A124342 1650х800х1580 ГРАНФЛОУ УНВ 2 DPV 2/3 0,37 кВт ЧР/К 32 мм 6.6 29 10 2900 Предзаказ 487 446
NM02A376227 2010х1400х1510 ГРАНФЛОУ УНВ 2 DPV 40/2-2 5,5 кВт ЧР/К 100 мм 108 40 10 2900 Предзаказ 1 183 826
NM02A123576 1500х780х1405 ГРАНФЛОУ УНВ 2 DPV 4/7 1,1 кВт ЧР/К 32 мм 13 61 10 2900 Предзаказ 545 581
NM02A122986 700х1700х1600 ГРАНФЛОУ УНВ 2 DPV 4/5 0,75 кВт ЧР/К 32 мм 13 43 10 2900 Предзаказ 511 134
NM02A126730 1500х780х1405 ГРАНФЛОУ УНВ 2 DPV 4/24 4,0 кВт ЧР/К 32 мм 13 216 25 2900 Предзаказ 803 957
NM02A126724 1300х900х1550 ГРАНФЛОУ УНВ 2 DPV 4/12 2,2 кВт ЧР/К 32 мм 13 106 16 2900 Предзаказ 609 212
NM02A125763 1500х780х1405 ГРАНФЛОУ УНВ 2 DPV 2/6 0,55 кВт ЧР/К 32 мм 6.6 44 10 2900 Предзаказ 502 698
NM02A125761 1500х780х1405 ГРАНФЛОУ УНВ 2 DPV 2/5 0,37 кВт ЧР/К 32 мм 6.6 36 10 2900 Предзаказ 496 721
NM02A125551 1550х800х1550 ГРАНФЛОУ УНВ 2 DPV 4/8 1,5 кВт ЧР/К 32 мм 13 70 10 2900 Предзаказ 571 314
NM02A134290 1700х1000х1405 ГРАНФЛОУ УНВ 2 DPV 15/17 15 кВт ЧР/К 65 мм 45 249 25 2900 Предзаказ 1 453 216
NM02A134289 1700х1000х1405 ГРАНФЛОУ УНВ 2 DPV 15/15 15 кВт ЧР/К 65 мм 45 220 25 2900 Предзаказ 1 427 918
NM02A134287 1700х1000х1405 ГРАНФЛОУ УНВ 2 DPV 15/13 15 кВт ЧР/К 65 мм 45 190 25 2900 Предзаказ 1 408 175
NM02A134286 1700х1000х1405 ГРАНФЛОУ УНВ 2 DPV 15/11 11 кВт ЧР/К 65 мм 45 150 25 2900 Предзаказ 1 235 061
NM02A134285 1700х1000х1405 ГРАНФЛОУ УНВ 2 DPV 15/10 11 кВт ЧР/К 65 мм 45 147 16 2900 Предзаказ 1 218 926
NM02A134284 1700х1000х1405 ГРАНФЛОУ УНВ 2 DPV 15/9 11 кВт ЧР/К 65 мм 45 132 16 2900 Предзаказ 1 217 017
NM02A134283 1700х1000х1405 ГРАНФЛОУ УНВ 2 DPV 15/8 7,5 кВт ЧР/К 65 мм 45 117 16 2900 Предзаказ 1 030 675
NM02A134282 1705х1200х1570 ГРАНФЛОУ УНВ 2 DPV 15/7 7,5 кВт ЧР/К 65 мм 45 102 16 2900 Предзаказ 1 020 145
NM02A134281 1750х1200х1650 ГРАНФЛОУ УНВ 2 DPV 15/6 5,5 кВт ЧР/К 65 мм 45 89 10 2900 Предзаказ 994 194
NM02A134280 1650х1200х1600 ГРАНФЛОУ УНВ 2 DPV 15/5 5,5 кВт ЧР/К 65 мм 45 72 10 2900 Предзаказ 981 610
NM02A134279 1750х1050х1580 ГРАНФЛОУ УНВ 2 DPV 15/4 4,0 кВт ЧР/К 65 мм 45 59 10 2900 Предзаказ 852 169
NM02A134278 1550х1000х1580 ГРАНФЛОУ УНВ 2 DPV 15/3 3,0 кВт ЧР/К 65 мм 45 42 10 2900 Предзаказ 752 574
NM02A134277 1750х1000х1580 ГРАНФЛОУ УНВ 2 DPV 15/2 2,2 кВт ЧР/К 65 мм 45 28 10 2900 Предзаказ 712 799
NM02A134276 1550х1010х1580 ГРАНФЛОУ УНВ 2 DPV 15/1 1,1 кВт ЧР/К 65 мм 45 16 10 2900 Предзаказ 672 231
NM02A134275 1800х1000х1405 ГРАНФЛОУ УНВ 2 DPV 10/21 7,5 кВт ЧР/К 50 мм 27 239 25 2900 Предзаказ 1 109 518
NM02A134274 1800х1000х1405 ГРАНФЛОУ УНВ 2 DPV 10/19 7,5 кВт ЧР/К 50 мм 27 217 25 2900 Предзаказ 1 096 343
NM02A134273 1800х1000х1405 ГРАНФЛОУ УНВ 2 DPV 10/17 7,5 кВт ЧР/К 50 мм 27 193 25 2900 Предзаказ 1 077 866
NM02A134272 1800х1000х1405 ГРАНФЛОУ УНВ 2 DPV 10/15 5,5 кВт ЧР/К 50 мм 27 171 25 2900 Предзаказ 1 043 328
NM02A134271 1800х1000х1405 ГРАНФЛОУ УНВ 2 DPV 10/13 5,5 кВт ЧР/К 50 мм 27 148 16 2900 Предзаказ 1 022 307
NM02A134269 1600х950х1405 ГРАНФЛОУ УНВ 2 DPV 10/11 4,0 кВт ЧР/К 50 мм 27 123 16 2900 Предзаказ 886 011
NM02A134268 1450х1100х1530 ГРАНФЛОУ УНВ 2 DPV 10/10 4,0 кВт ЧР/К 50 мм 27 112 16 2900 Предзаказ 879 257
NM02A134267 100х100х100 ГРАНФЛОУ УНВ 2 DPV 10/9 4,0 кВт ЧР/К 50 мм 27 101 10 2900 Предзаказ 864 995
NM02A134266 1600х950х1405 ГРАНФЛОУ УНВ 2 DPV 10/8 3,0 кВт ЧР/К 50 мм 27 90 10 2900 Предзаказ 764 151
NM02A134265 1650х900х1580 ГРАНФЛОУ УНВ 2 DPV 10/7 3,0 кВт ЧР/К 50 мм 27 80 10 2900 Предзаказ 752 890
NM02A134264 1450х900х1580 ГРАНФЛОУ УНВ 2 DPV 10/6 2,2 кВт ЧР/К 50 мм 27 66 10 2900 Предзаказ 713 733
NM02A134263 1600х950х1405 ГРАНФЛОУ УНВ 2 DPV 10/5 2,2 кВт ЧР/К 50 мм 27 55 10 2900 Предзаказ 706 535
NM02A134261 1450х800х1600 ГРАНФЛОУ УНВ 2 DPV 10/4 1,5 кВт ЧР/К 50 мм 27 44 10 2900 Предзаказ 683 065
NM02A134260 1650х900х1500 ГРАНФЛОУ УНВ 2 DPV 10/3 1,1 кВт ЧР/К 50 мм 27 32 10 2900 Предзаказ 654 909
NM02A134259 2200х1100х1700 ГРАНФЛОУ УНВ 2 DPV 10/1 0,75 кВт ЧР/К 50 мм 27 11 10 2900 Предзаказ 621 952
NM02A134104 1450х800х1580 ГРАНФЛОУ УНВ 2 DPV 10/2 0,75 кВт ЧР/К 50 мм 27 21 10 2900 Предзаказ 627 107
Предзаказ {{item.priceFormat}}
Насосные установки «Гранфлоу» для водоснабжения с насосами DPV PDF, 704.34 Кб PDF Управление и диаграммы характеристик
Прайс-лист XLSX, 657.94 Кб XLSX Прайс-лист «Насосное оборудование»

Насосные станции «Гранфлоу» УНВ DPV

Конструкция и объем поставки

  • От 1 до 6 центробежных вертикальных многоступенчатых насосов DPV (DP-Pumps, Нидерланды), гидравлическая часть которых выполнена из нержавеющей стали.
  • Насосы устанавливаются на общей плите-основании, изготовленной из стали.
  • На входе каждого насоса установлен запорный клапан, а на выходе — обратный и запорный клапаны.
  • Установка включает в себя мембранный бак емкостью 8–24 л для защиты от гидроударов при пуске. Корпус бака изготовлен из стали, мембрана — из бутила.
  • На входе и на выходе установки установлены всасывающий и напорный коллекторы из нержавеющей стали.
  • На напорной магистрали установлены реле давления или датчик давления (если установка имеет частотное регулирование), которые обеспечивают автоматическую работу установки.
  • Для предотвращения работы насосной установки «всухую» в ее состав входит реле защиты от «сухого» хода.
  • Манометры на всасывающей и напорной магистралях.
  • Электрический шкаф управления «Грантор» с релейным или частотным регулированием.
  • Установка поставляется полностью собранной, настроенной и проверенной на заводе, необходимо лишь подсоединить ее к трубопроводу и подключить к электросети.

Система контроля качества, применяемая на предприятии-изготовителе, включает в себя как тестирование установки в целом, так и тестирование комплектующих, что позволяет значительно повысить надежность насосных установок. Отличительными особенностями насосных установок «Гранфлоу» являются:

  • Низкое энергопотребление;
  • Высокая степень надежности;
  • Простота в обслуживании и компактность.
